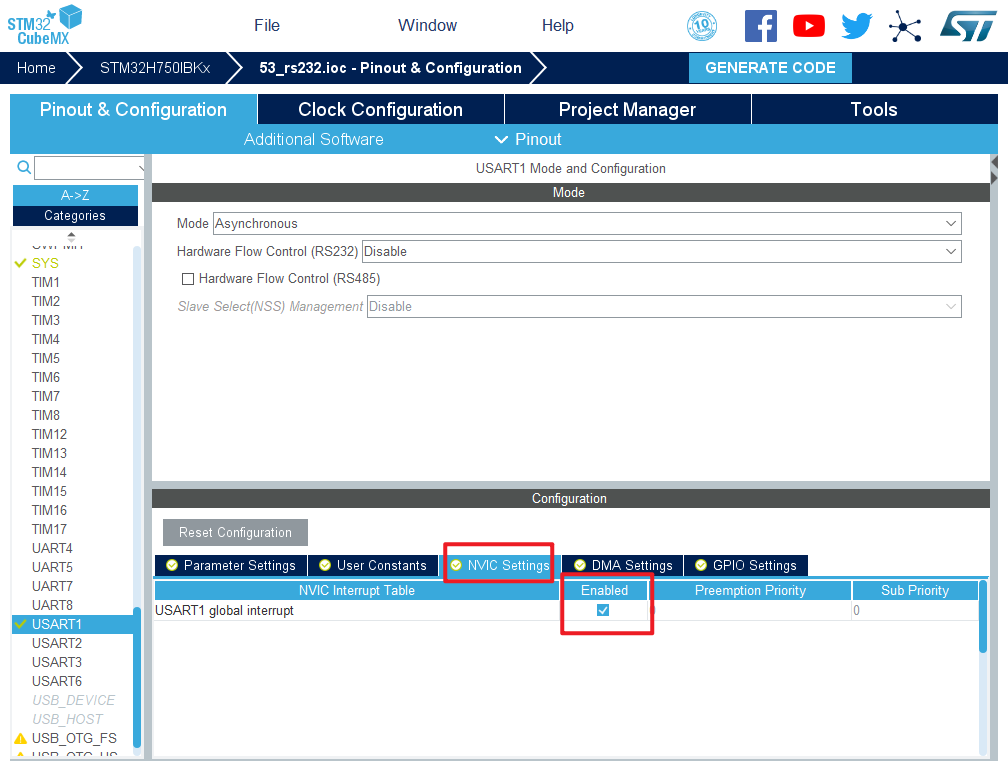

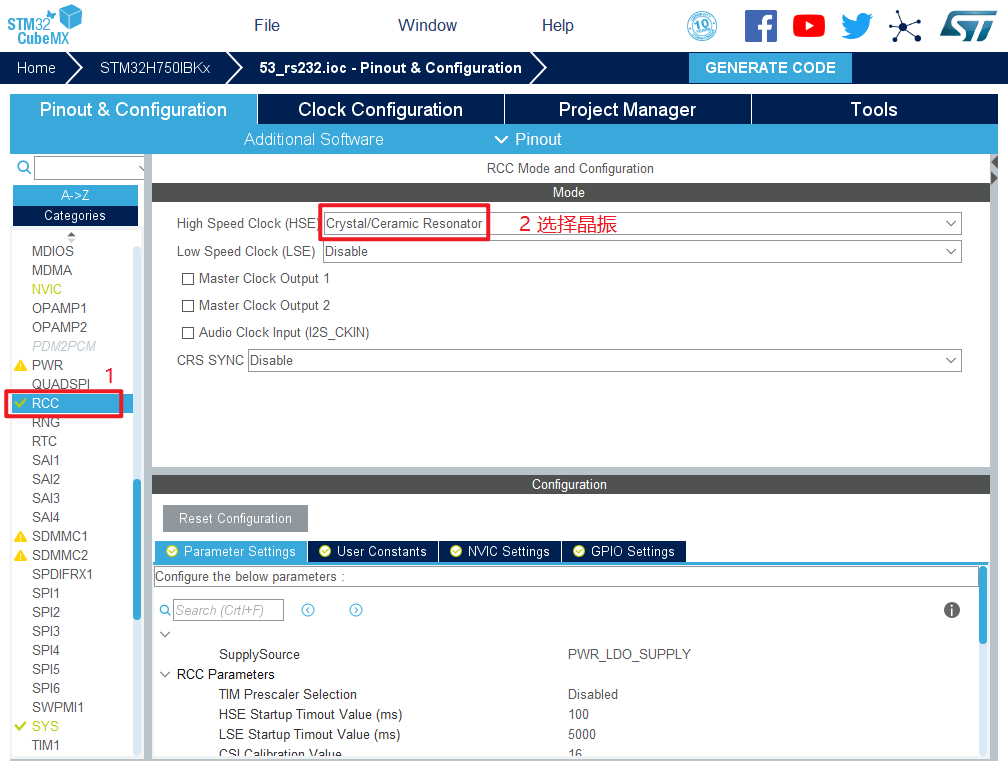

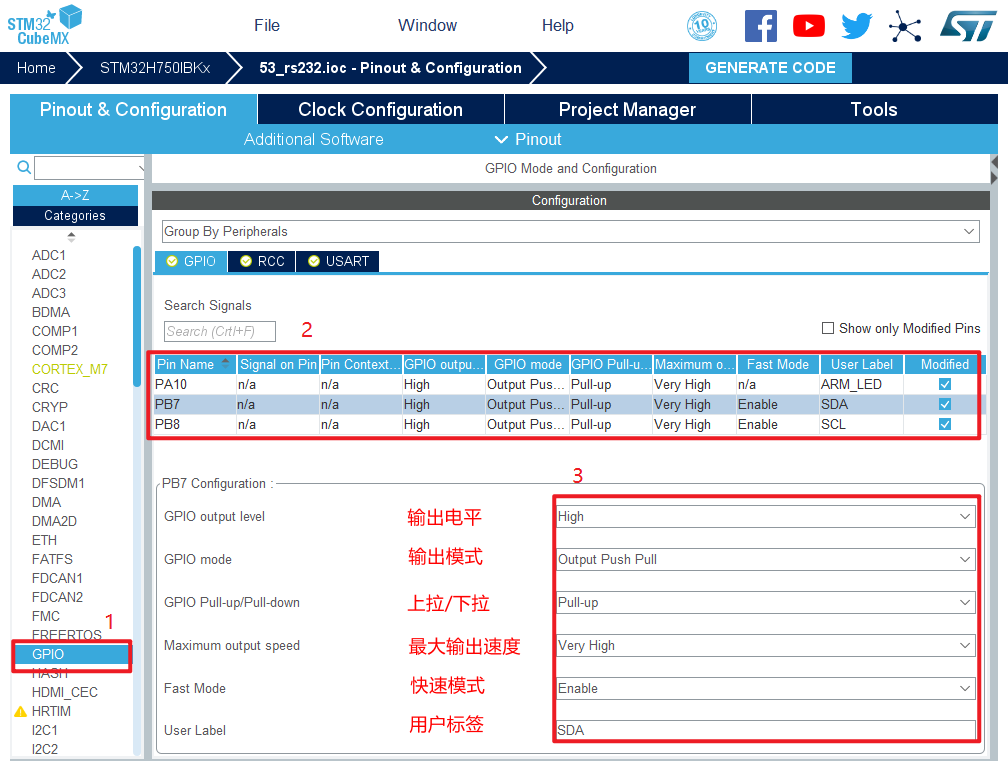

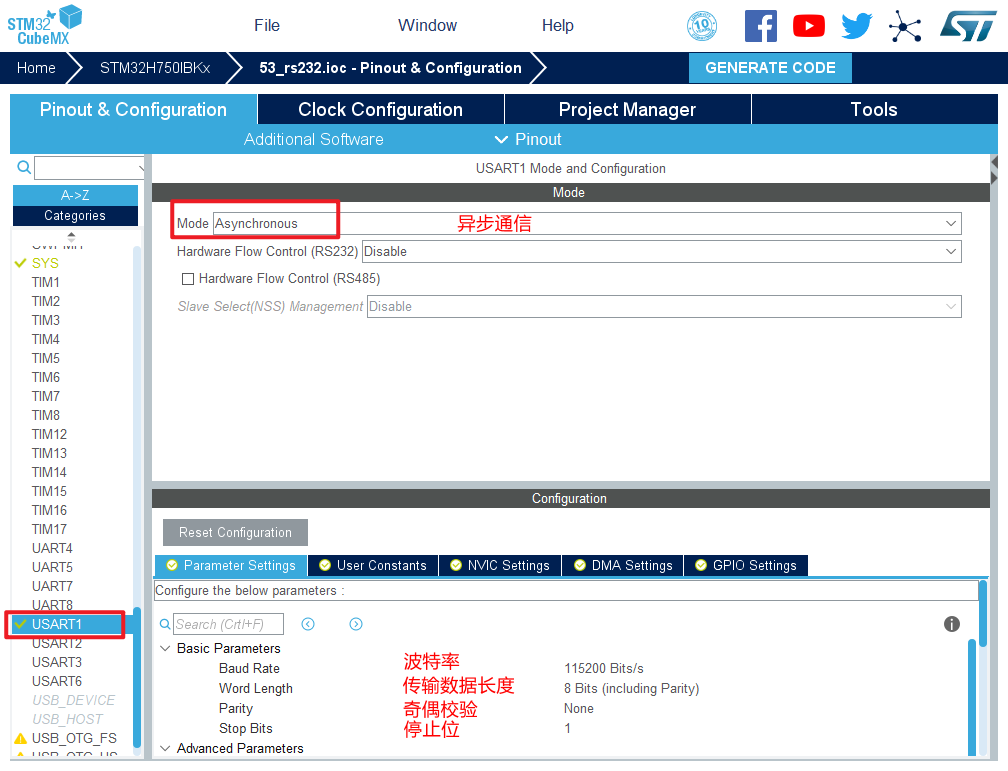

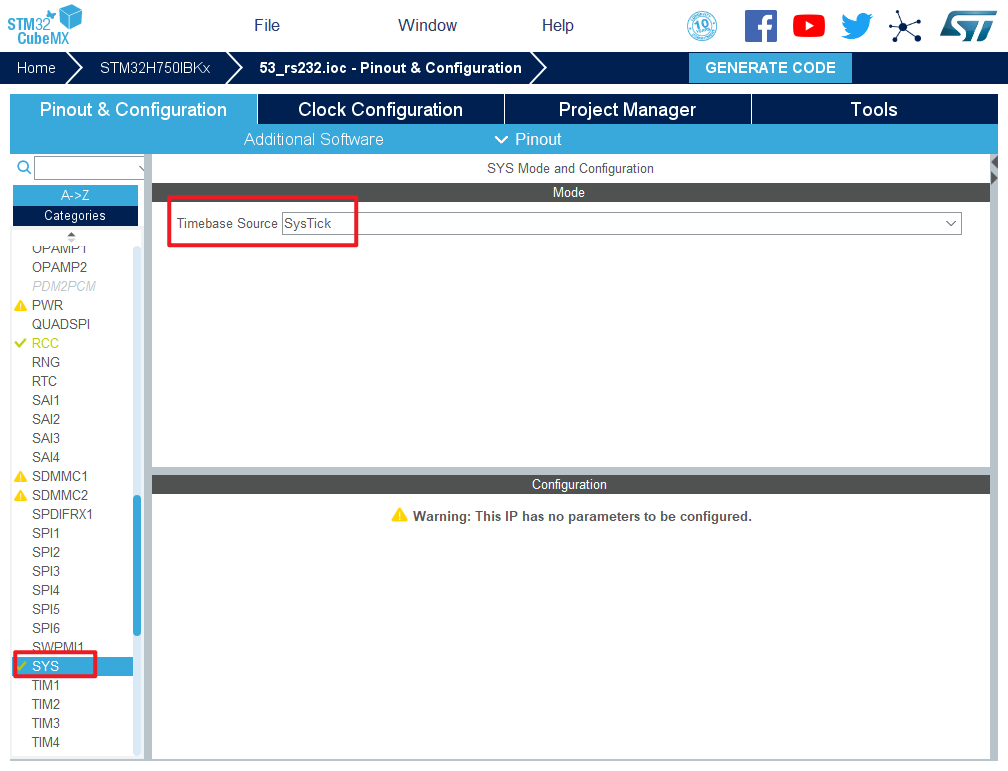

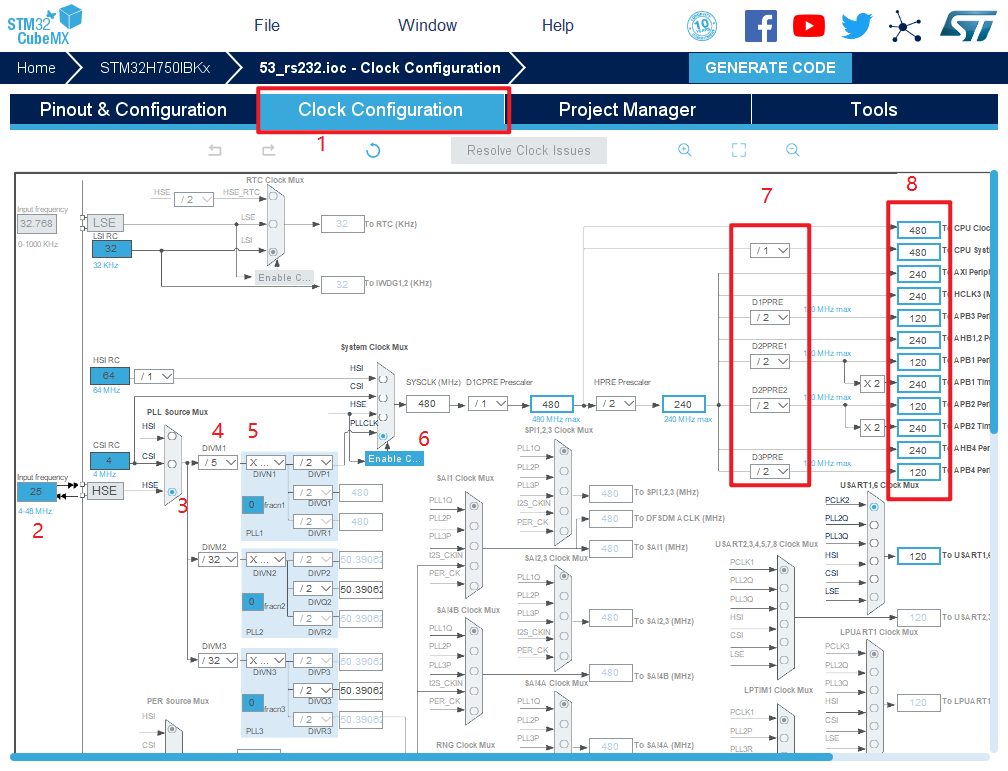

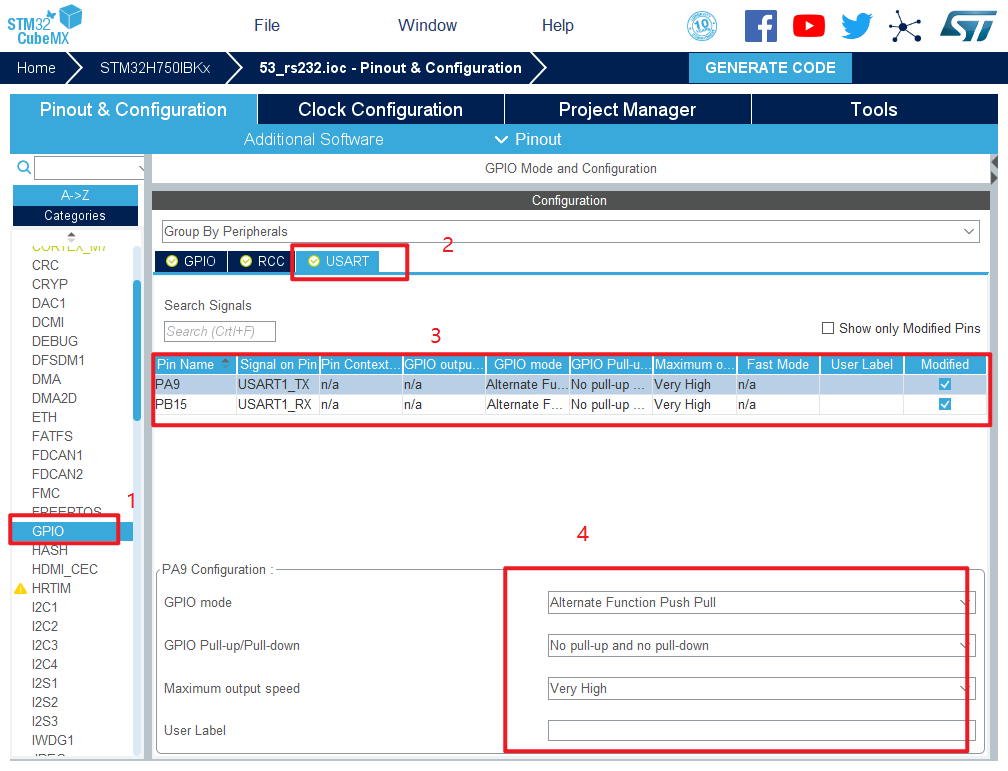

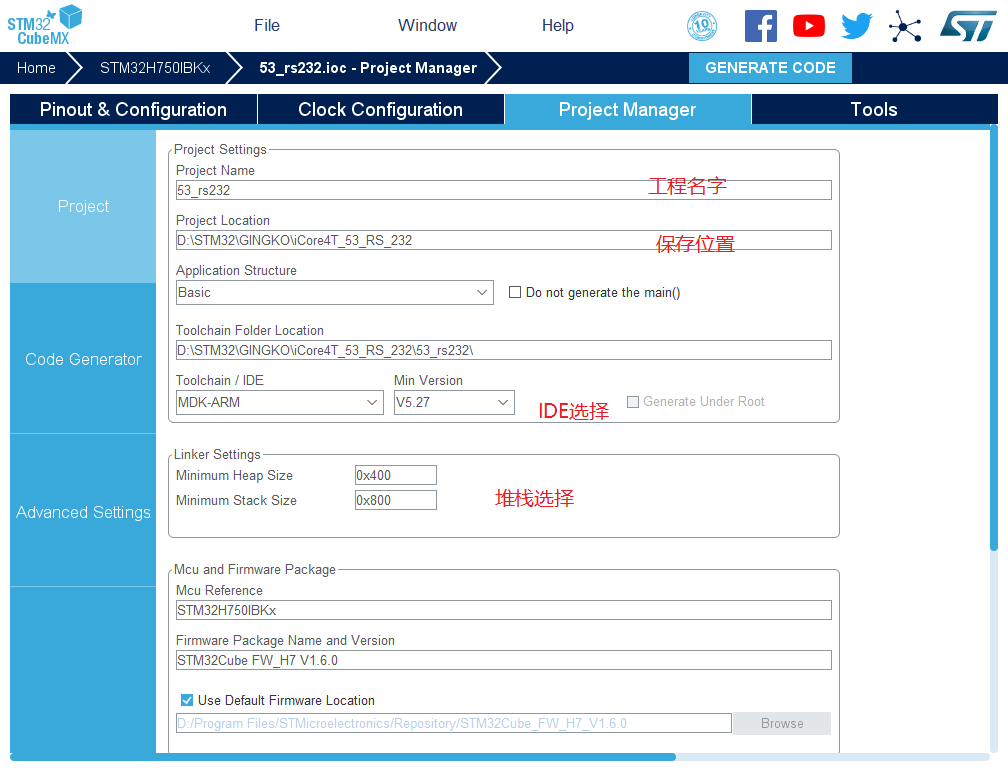

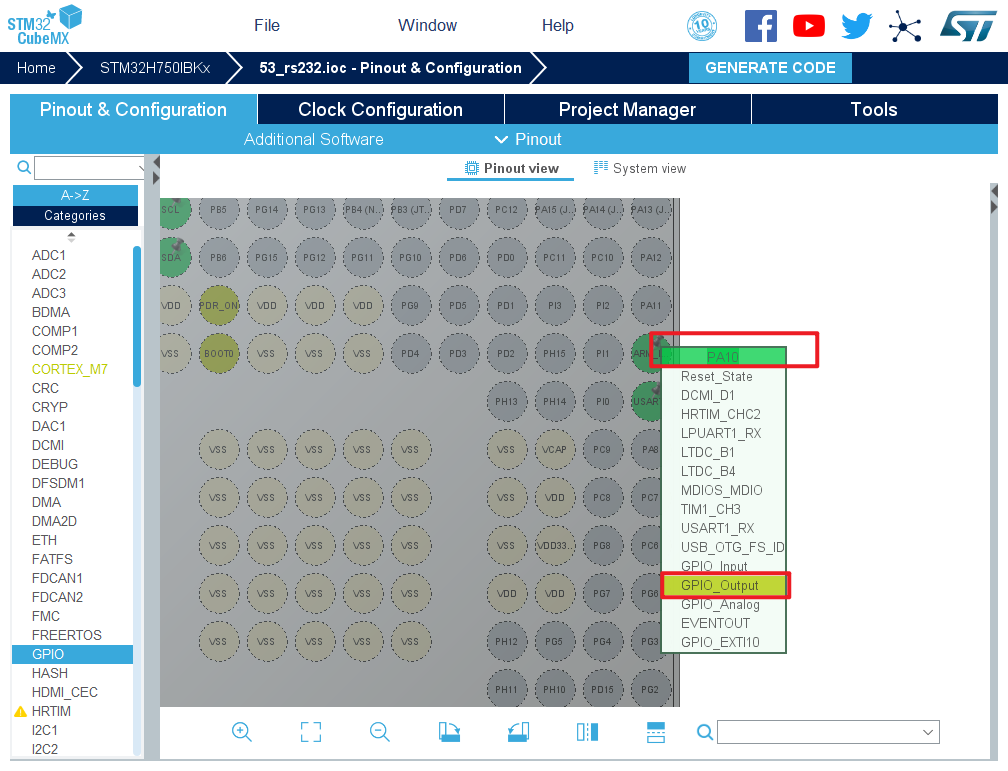

1.在主界面选择File–>New Project 或者直接点击ACCEE TO MCU SELECTOR 2.出现芯片型号选择，搜索自己芯片的型号，双击型号，或者点击Start Project进入配置 在搜索栏的下面，提供的各 种查找方式，可以选择芯片内核，型号，等等，可以帮助你查找芯片。本实验选取的芯片型号为：STM32H750IBKx。 3.配置RCC，使用外部时钟源 4.时基源选择SysTick 5.将PA10,PB7,PB8设置为GPIO_Output 6.引脚模式配置 7.配置串口 在NVIC Settings一栏使能接收中断 引脚配置 8.时钟源设置，选择外部高速时钟源，配置为最大主频 9.工程文件的设置, 这里就是工程的各种配置 我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK V5.27 10.点击Code Generator，进行进一步配置

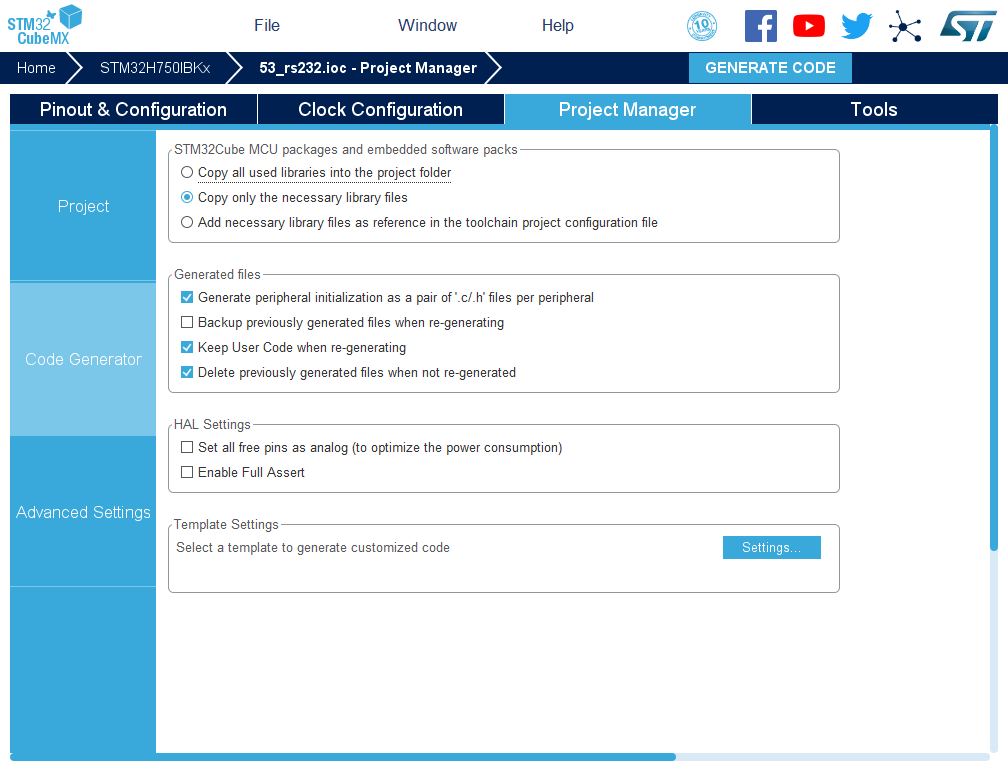

• Copy all used libraries into the project folder
• 将HAL库的所有.C和.H都复制到所建工程中
  • 优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
  • 缺点：体积大，编译时间很长
• Copy only the necessary library files
• 只复制所需要的.C和.H（推荐）
  • 优点：体积相对小，编译时间短，并且工程可复制拷贝
  • 缺点：新增外设时需要重新用STM32CubeMX导入
• Add necessary library files as reference in the toolchain project configuration file
• 不复制文件，直接从软件包存放位置导入.C和.H
  • 优点：体积小，比较节约硬盘空间
  • 缺点：复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径
• 自行选择方式即可

• Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral
  • 每个外设生成单独的.c和.h文件
• Backup previously genareated files when re-generating
  • 重新生成时备份以前产生的文件
• Keep User Code when re-generating
  • 重新生成时保留用户代码
• Delete previously generated files when not re-generated
  • 重新生成时删除以前生成的文件
• Set all free pins as analog (to optimize the power consumption)
  • 没用到的引脚设置为模拟状态

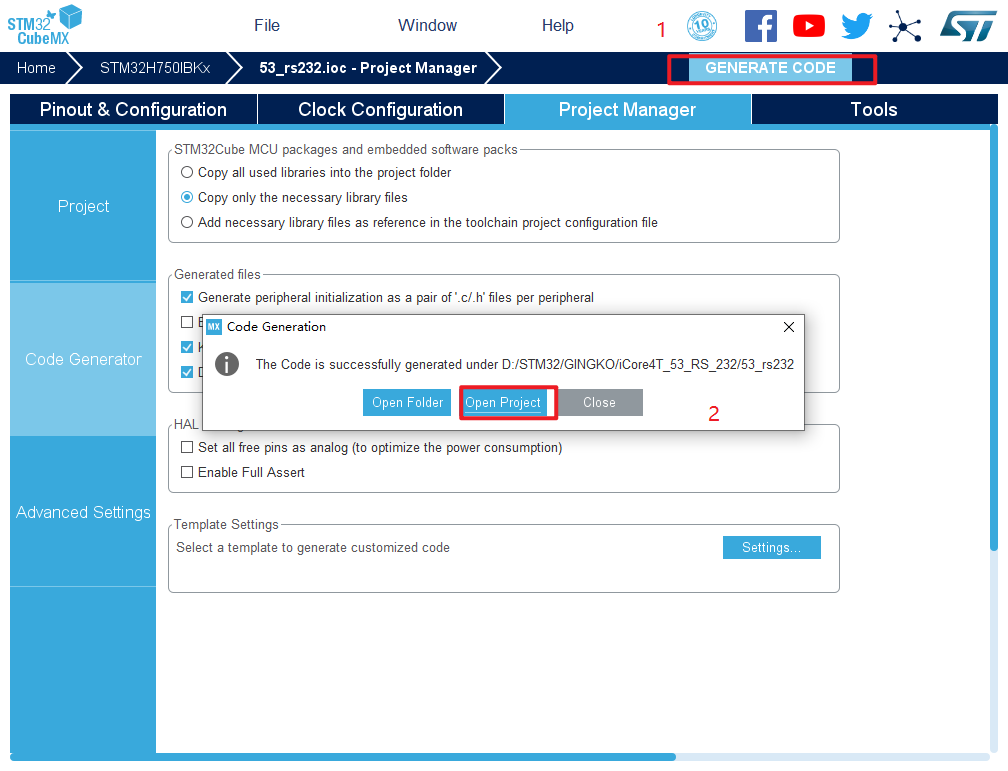

11.然后点击GENERATE CODE 创建工程 创建成功，打开工程。

1. 了解STM32的UART结构。
2. 了解STM32的UART特征。
3. 掌握STM32的UART的使用方法。
4. 掌握RS-232的使用方法。
5. 掌握KEIL MDK 集成开发环境使用方法。

1. iCore4TX 双核心板点击购买。
2. iCore4TX 扩展底板。
3. JLINK（或相同功能）仿真器。点击购买
4. Micro USB线缆。
5. Keil MDK 开发平台。
6. STM32CubeMX开发平台。
7. 装有WIN XP（及更高版本）系统的计算机。

• 串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，因为它简单便捷，大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。
• 在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设；对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。
• 下面我们分别对串口通讯协议的物理层及协议层进行讲解。

• 串口通讯的物理层有很多标准及变种，我们主要讲解 RS-232 标准，RS-232 标准主要规定了信号的用途、通讯接口以及信号的电平标准。

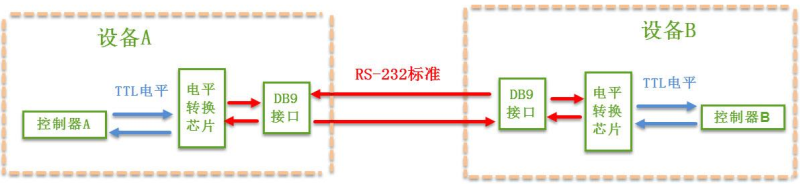

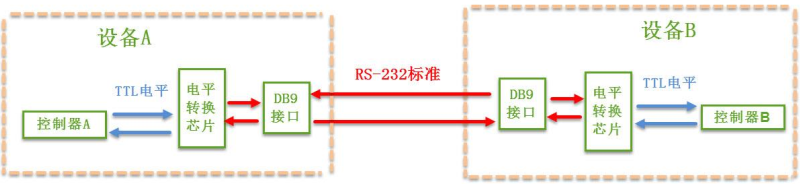

• 使用 RS-232 标准的串口设备间常见的通讯结构见下图。

• 在上面的通讯方式中，两个通讯设备的“DB9 接口”之间通过串口信号线建立起连接，串口信号线中使用“RS-232 标准”传输数据信号。由于 RS-232 电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个“电平转换芯片”转换成控制器能识别的“TTL 校准”的电平信号，才能实现通讯。
• 电平标准：
• 根据通讯使用的电平标准不同，串口通讯可分为 TTL 标准及 RS-232 标准。

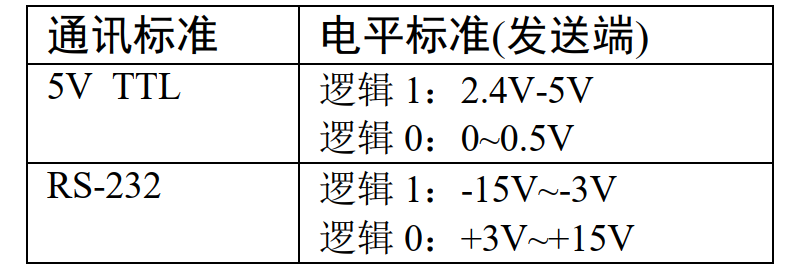

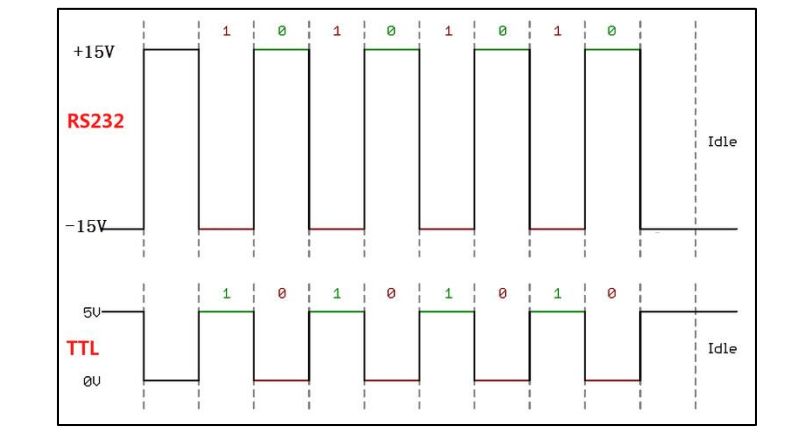

• 我们知道常见的电子电路中常使用TTL的电平标准，理想状态下，使用5V表示二进制逻辑1，使用0V表示逻辑0；而为了增加串口通讯的远距离传输及抗干扰能力，它使用-15V表示逻辑1，+15V表示逻辑0。使用RS232与TTL电平校准表示同一个信号时的对比见下图。

• 因为控制器一般使用 TTL 电平标准，所以常常会使用 SP3232 芯片对 TTL 及 RS-232电平的信号进行互相转换。
• RS-232介绍:
• RS-232是美国电子工业联盟制定的串行数据通信接口标准，原始编号全称是EIA-RS-232（简称RS232），它被广泛用于DCE（Data Communication Equipment ） 和 DTE（Data Terminal Equipment） 之间的连接。DCE可以理解为数据通信端，比如modem设备；DTE可以理解为数据终端，比如电脑。最早的台式电脑都会保留9针的232接口，用于串口通信，目前基本被USB接口取代。现在RS232接口常用于仪器仪表设备，PLC以及嵌入式领域当作调试口来使用。
• RS-232规定的标准传送速率有50b/s、75b/s、110b/s、150b/s、300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s，可以灵活地适应不同速率的设备。对于慢速外设，可以选择较低的传送速率：反之，可以选择较高的传送速率。
• RS-232是现在主流的串行通信接口之一。由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：

（1）接口的信号电平值较高，易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”
     为-3—-15V；逻辑“0”：+3—+15V，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信
     号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是
     这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰
     性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

• 在旧式的台式计算机中一般会有 RS-232 标准的 COM 口(也称 DB9 接口)，见下图。

• 其中接线口以针式引出信号线的称为公头，以孔式引出信号线的称为母头。在计算机中一般引出公头接口，而在调制调解器设备中引出的一般为母头，使用上图中的串口线即可把它与计算机连接起来。通讯时，串口线中传输的信号就是使用前面讲解的 RS-232 标准调制的。
• 在这种应用场合下，DB9 接口中的公头及母头的各个引脚的标准信号线接法见下图。

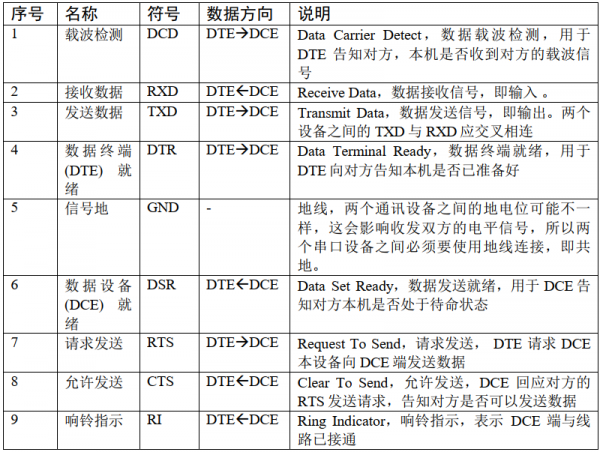

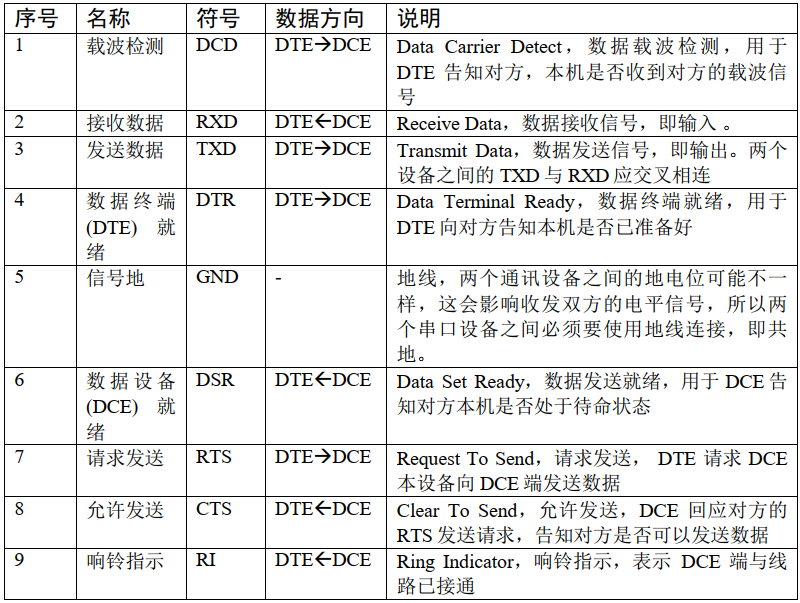

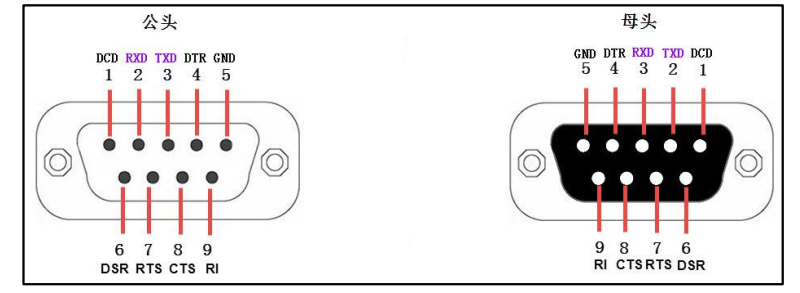

• DB9 信号线说明(公头，为方便理解，可把 DTE 理解为计算机， DCE 理解为调制解调器)如下图：

• 硬件连接:

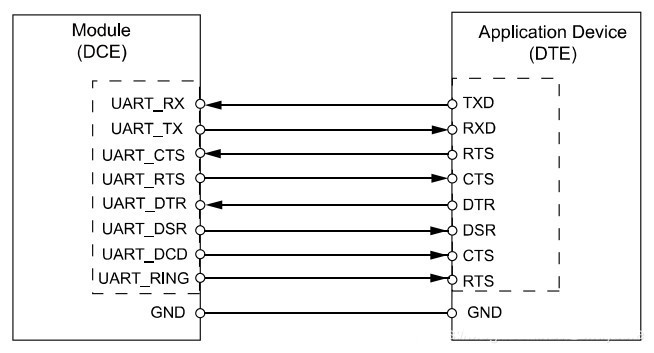

• 9线式连接示意图：

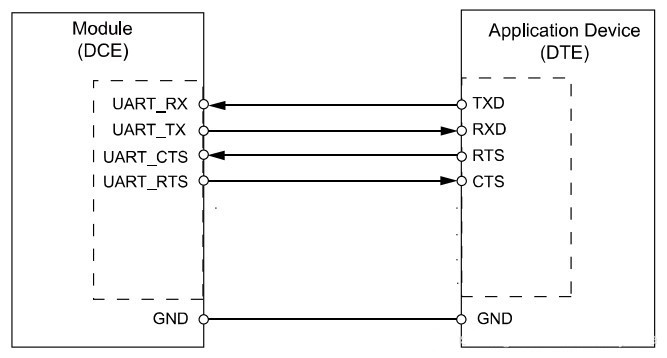

• 5线式连接示意图：

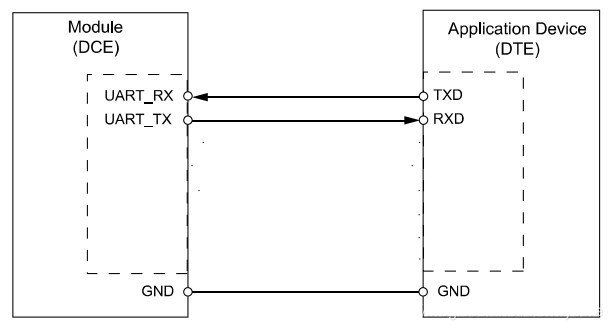

• 3线式连接示意图：

• 在目前的其它工业控制使用的串口通讯中，一般只使用 RXD、 TXD 以及 GND 三条信号线，直接传输数据信号,我们的iCore4T扩展底板也是采用3线连接的。3线连接中，DTE使用TXD和RXD两条数据线，无法实现硬件流控功能，在做大量数据传输应用时，建议使用5线或9线连接方式。

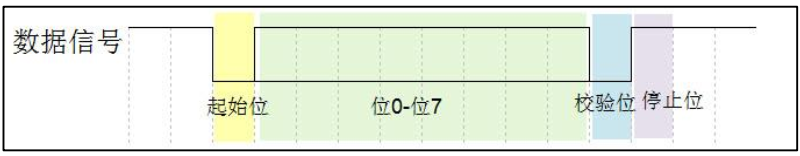

• 串口通讯的数据包由发送设备通过自身的 TXD 接口传输到接收设备的 RXD 接口。在串口通讯的协议层中，规定了数据包的内容，它由启始位、主体数据、校验位以及停止位组成，通讯双方的数据包格式要约定一致才能正常收发数据。串口数据包的基本组成如下图：

• 1. 波特率
• 本实验中主要讲解的是串口异步通讯，异步通讯中由于没有时钟信号(如前面的 DB9接口中是没有时钟信号的)，所以两个通讯设备之间需要约定好波特率，即每个码元的长度，以便对信号进行解码，上图中用虚线分开的每一格就是代表一个码元。常见的波特率为4800、 9600、 115200 等。
• 2. 通讯的起始和停止信号
• 串口通讯的一个数据包从起始信号开始，直到停止信号结束。数据包的起始信号由一个逻辑 0 的数据位表示，而数据包的停止信号可由 0.5、 1、 1.5 或 2 个逻辑 1 的数据位表示，只要双方约定一致即可。
• 3. 有效数据
• 在数据包的起始位之后紧接着的就是要传输的主体数据内容，也称为有效数据，有效数据的长度常被约定为 5、 6、 7 或 8 位长。
• 4. 数据校验
• 在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可以在传输过程加上校验位来解决这个问题。校验方法有奇校验(odd)、偶校验(even)、 0 校验(space)、 1 校验(mark)以及无校验(noparity)，它们介绍如下：
• 奇校验要求有效数据和校验位中“1”的个数为奇数，比如一个 8 位长的有效数据为： 01101001，此时总共有 4 个“1”，为达到奇校验效果，校验位为“1”，最后传输的数据将是 8 位的有效数据加上 1 位的校验位总共 9 位。
• 偶校验与奇校验要求刚好相反，要求帧数据和校验位中“1”的个数为偶数，比如数据帧： 11001010，此时数据帧“1”的个数为 4 个，所以偶校验位为“0”。
• 0 校验是不管有效数据中的内容是什么，校验位总为“0”， 1 校验是校验位总为“1”。
• 在无校验的情况下，数据包中不包含校验位。

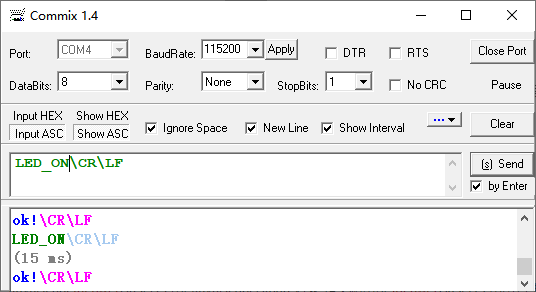

• 在本实验中，我们通过连接RS-232,经SP3232芯片转换后可与计算机通讯。通过串口工具来接收串口发送的数据和向串口发送给数据。用串口工具打开iCore4T对应的端口，波特率设为115200，发送相应的命令，便可以控制ARM_LED的亮灭情况。串口命令如下表：

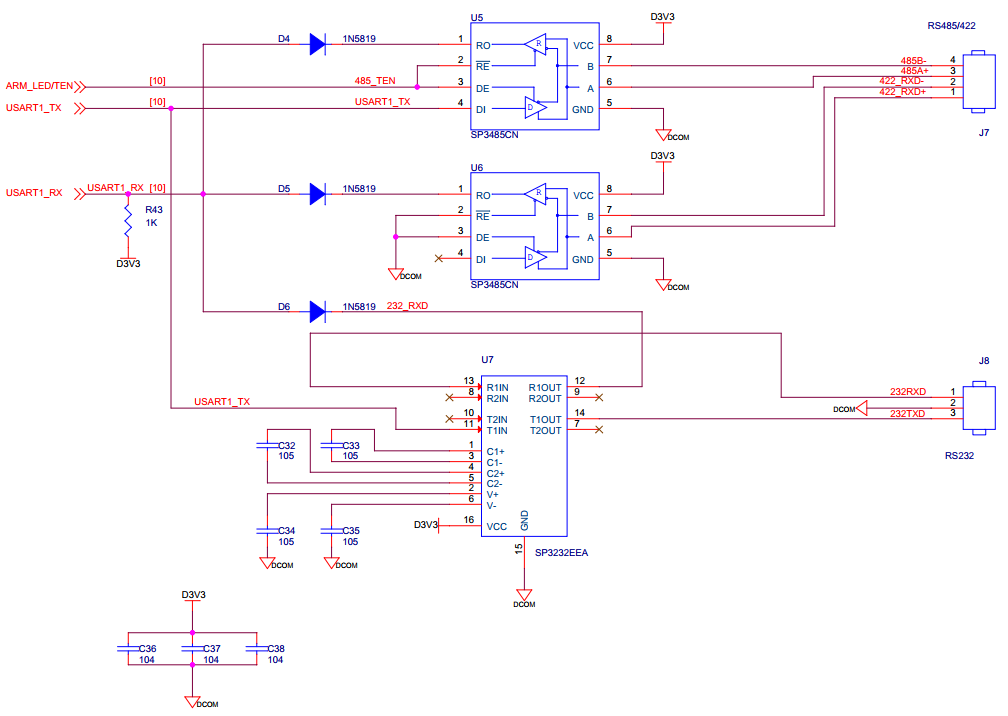

* 原理图：

int main(void)
{
    int i;
    char buffer[20];

    HAL_Init();
    SystemClock_Config();
    i2c.initialize();
    axp152.initialize();
    axp152.set_dcdc1(3500);//[ARM & FPGA]
    axp152.set_dcdc2(1200);//[FPGA INT]
    axp152.set_dcdc3(3300);//[DCOUT3]
    axp152.set_dcdc4(3300);//[DCOUT4]

    axp152.set_aldo1(3300);//[BK3]
    axp152.set_aldo2(3300);//[ALDOOUT2]
    axp152.set_dldo1(3300);//[BK0]
    axp152.set_dldo2(3300);//[BK1]
    HAL_Delay(200);

    MX_GPIO_Init();
    MX_USART1_UART_Init();

    usart1.initialize(115200);//串口波特率设置
    usart1.printf("Hello, I am iCore4TX\r\n");//串口信息输出
    LED_ON;

  while (1)
  {

    if(usart1.receive_ok_flag){ //接收完成
      usart1.receive_ok_flag = 0;
      for(i = 0;i < 20;i++){
        buffer[i] = tolower(usart1.receive_buffer[i]);
      }//比较接收信息
      if(memcmp(buffer,"led_on",strlen("led_on")) == 0){
        LED_ON;
        usart1.printf("ok!\r\n");
      }
      if(memcmp(buffer,"led_off",strlen("led_off")) == 0){
        LED_OFF;
        usart1.printf("ok!\r\n");
      }
        }
    }
}


UART_HandleTypeDef huart1;

• UART的名称定义，这个结构体中存放了UART所有用到的功能，后面的别名就是我们所用的UART串口的别名。

typedef struct __UART_HandleTypeDef
{
  USART_TypeDef                  *Instance;
//UART寄存器基地址
  UART_InitTypeDef               Init;
  //UART通信参数
  uint8_t                         * pTxBuffPtr;
  //指向UART Tx传输缓冲区的指针
  uint16_t                        TxXferSize;
  //UART Tx传输大小
  __IO uint16_t                  TxXferCount;
  //UART Tx传输计数器
  uint8_t                         * pRxBuffPtr;
  //指向UART Rx传输缓冲区的指针
  uint16_t                        RxXferSize;
//UART Rx传输大小
  __IO uint16_t                  RxXferCount;
//UART Rx传输计数器
  DMA_HandleTypeDef             * hdmatx;
//UART Tx DMA句柄参数
  DMA_HandleTypeDef             * hdmarx;
//UART Rx DMA句柄参数
  HAL_LockTypeDef                Lock;
//锁定对象
  __IO HAL_UART_StateTypeDef   gState;
  //与全局句柄管理有关的UART状态信息并且与Tx操作有关。
  __IO HAL_UART_StateTypeDef   RxState;
//与Rx操作有关的UART状态信息
  __IO uint32_t                   ErrorCode;
 //UART错误代码
} UART_HandleTypeDef;

• HAL_UART_Transmit();串口发送数据，使用超时管理机制
• HAL_UART_Receive();串口接收数据，使用超时管理机制
• HAL_UART_Transmit_IT();串口中断模式发送
• HAL_UART_Receive_IT();串口中断模式接收
• HAL_UART_Transmit_DMA();串口DMA模式发送
• HAL_UART_Transmit_DMA();串口DMA模式接收

• 串口发送数据

HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)

• 功能：串口发送指定长度的数据。如果超时没发送完成，则不再发送，返回超时标志（HAL_TIMEOUT）。
• 参数：
  • UART_HandleTypeDef*huart UATR的别名 如: UART_HandleTypeDef huart2;别名就是huart2
  • *pData 需要发送的数据
  • Size 发送的字节数
  • Timeout 最大发送时间，发送数据超过该时间退出发送

• 中断接收数据：

HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

• 功能：串口中断接收，以中断方式接收指定长度数据。
• 大致过程：设置数据存放位置，接收数据长度，然后使能串口接收中断。接收到数据时，会触发串口中断。之后，串口中断函数处理，直到接收到指定长度数据，而后关闭中断，进入中断接收回调函数，不再触发接收中断。(只触发一次中断)
• 参数：
  • UART_HandleTypeDef *huart UATR的别名
  • *pData 接收到的数据存放地址
  • Size 接收的字节数

HAL_UART_IRQHandler(UART_HandleTypeDef *huart);
//串口中断处理函数
HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);
//串口发送中断回调函数
HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口发送一半中断回调函数（用的较少）
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);
//串口接收中断回调函数
HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口接收一半回调函数（用的较少）
HAL_UART_ErrorCallback();
//串口接收错误函数

• 串口接收中断回调函数

HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);

• 功能：HAL库的中断进行完之后，并不会直接退出，而是会进入中断回调函数中，用户可以在其中设置代码，串口中断接收完成之后，会进入该函数，该函数为空函数，用户需自行修改。
• 参数：
  • UART_HandleTypeDef *huart UATR的别名
• 串口中断处理函数

HAL_UART_GetState();
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);

• 功能：对接收到的数据进行判断和处理 判断是发送中断还是接收中断，然后进行数据的发送和接收，在中断服务函数中使用
• 串口查询函数

HAL_UART_GetState();
//判断UART的接收是否结束，或者发送数据是否忙碌

1. 把仿真器与iCore4TX的SWD调试口相连（直接相连或者通过转接器相连）；
2. 将扩展板的RS232接口与相应的转换模块相连。
3. 将转换模块与PC机相连。
4. 把iCore4TX通过Micro USB线与计算机相连，为iCore4TX供电；
5. 打开 Keil MDK 开发环境，并打开本实验工程；
6. 烧写程序到 iCore4TX 上；
7. 也可以进入Debug 模式，单步运行或设置断点验证程序逻辑。

通过串口输入命令可以控制LED的亮灭。
