实验二十:NIOSII之UART串口通信实验

一、 实验目的与意义

  1. 了解UART接口模块的工作原理。
  2. 掌握UART接口模块的使用方法。
  3. 掌握QuartusII的使用方法。

二、 实验设备及平台

  1. iCore4 双核心板点击购买
  2. Blaster(或相同功能)仿真器点击购买
  3. JLINK(或相同功能)仿真器。
  4. Micro USB线缆。
  5. Quartus开发平台。
  6. 电脑一台。

三、 硬件连接

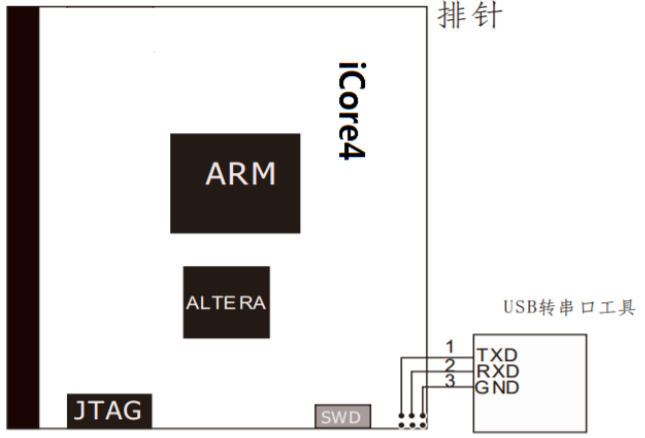

序号与引脚对应表

序号 对应端口名称 对应引脚
1 Uart_rxd PIN_U7
2 Uart_txd PIN_Y7
3 gnd

四、 实验内容

一、硬件部分

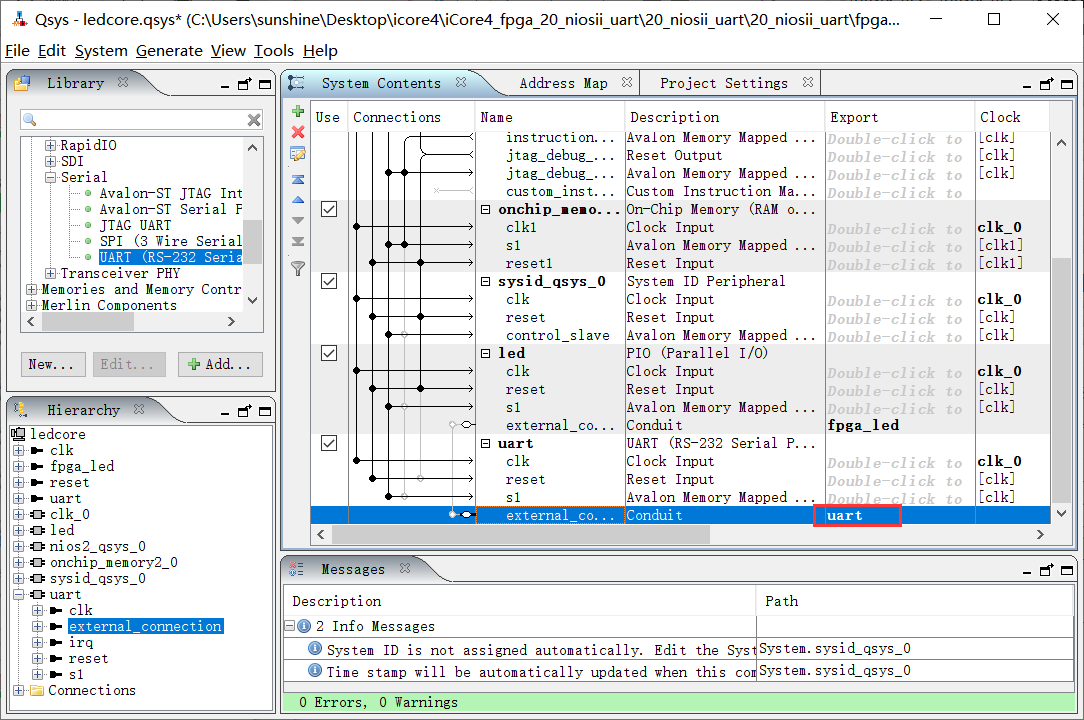

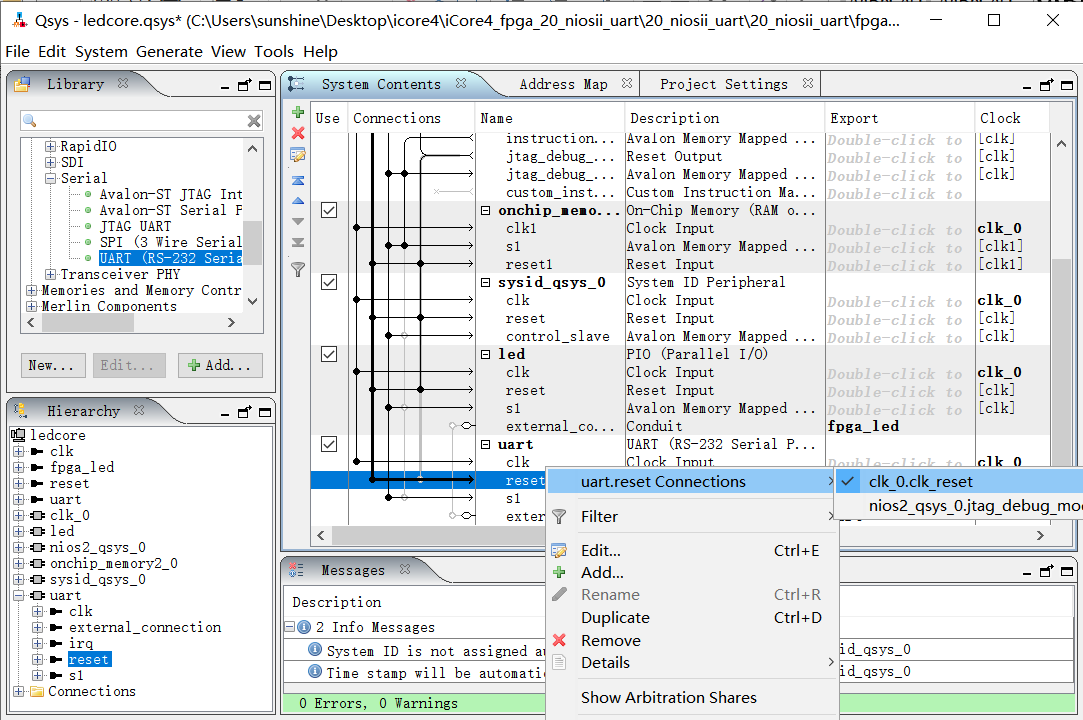

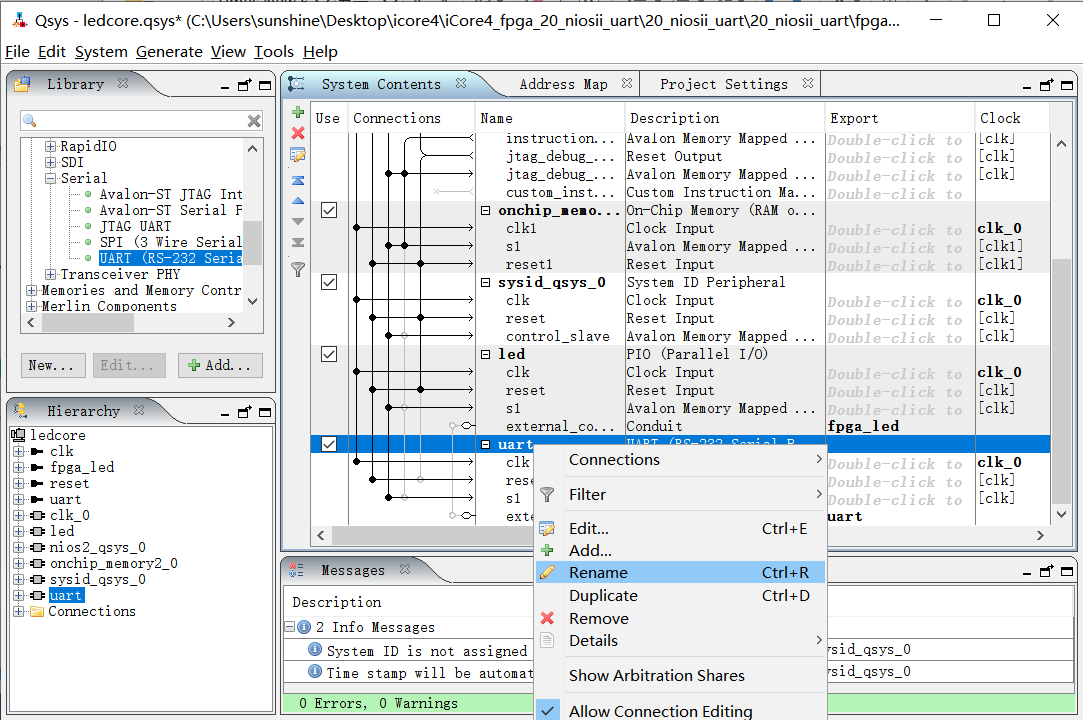

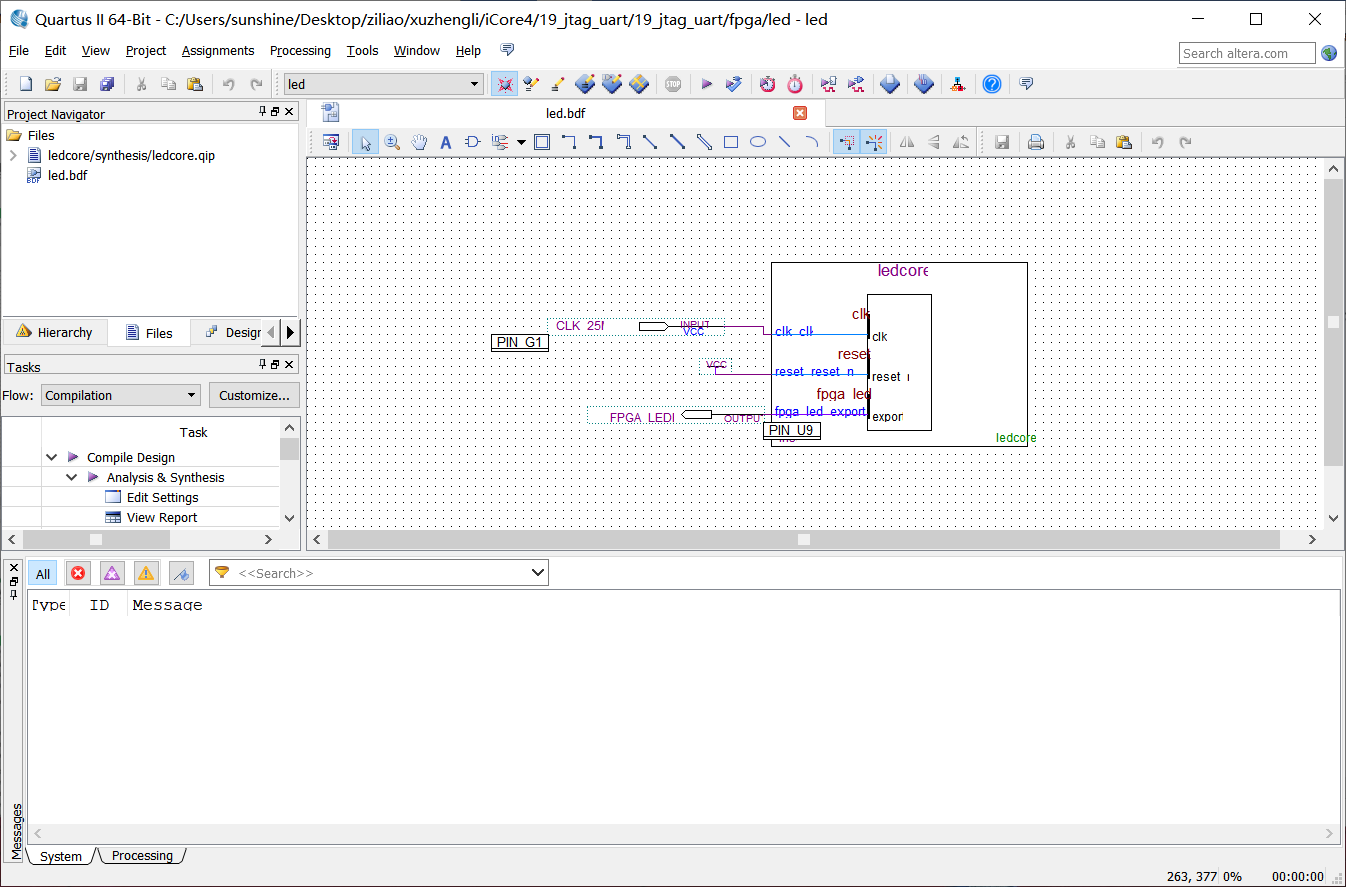

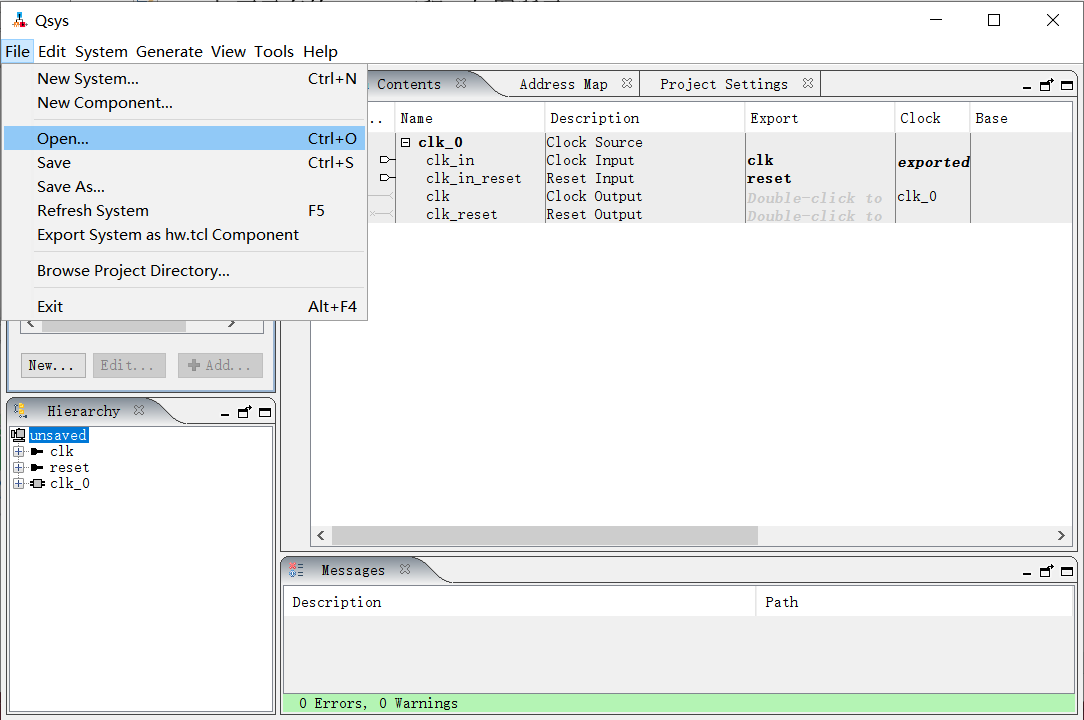

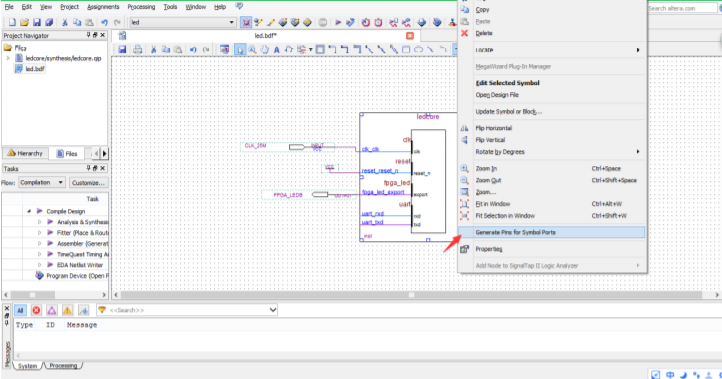

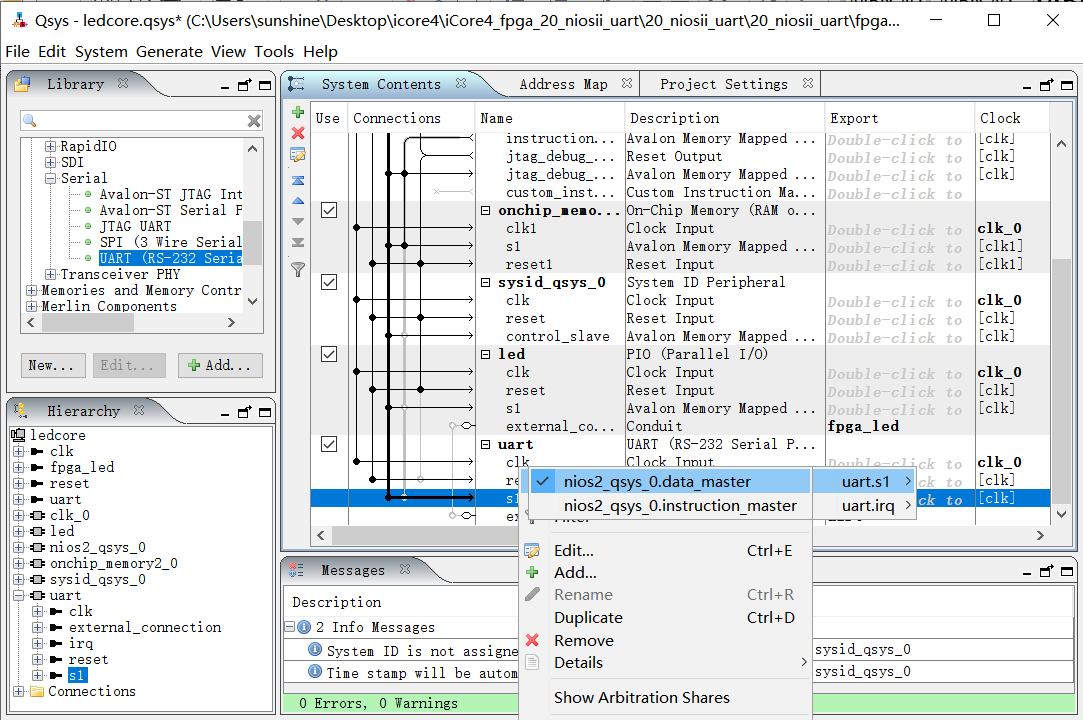

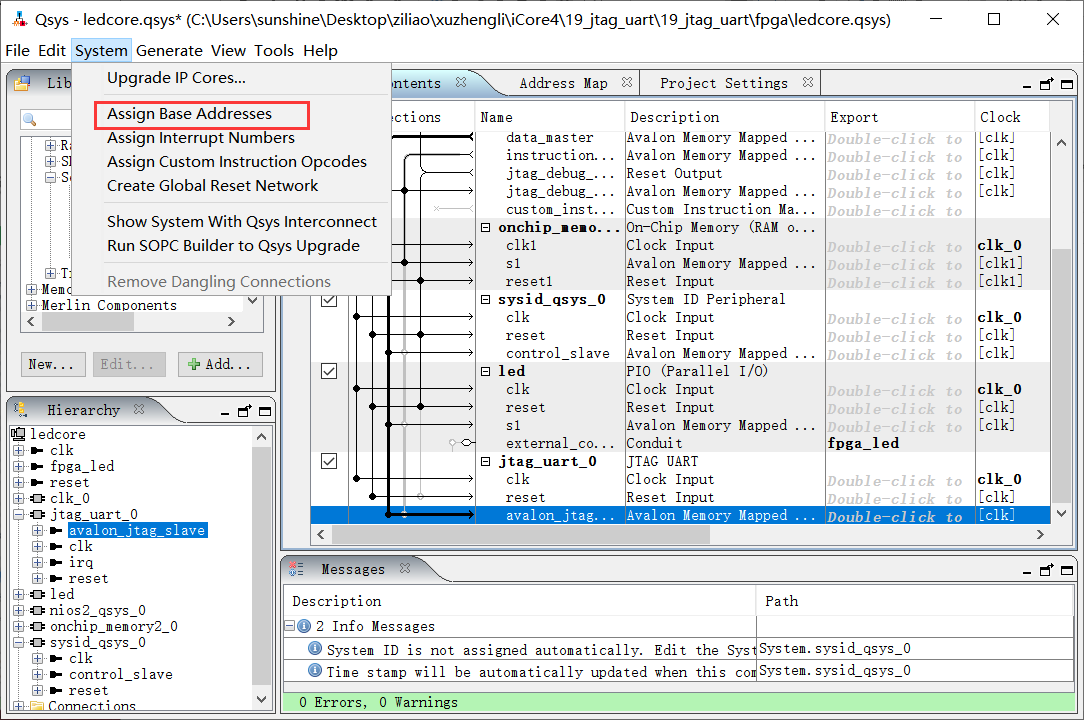

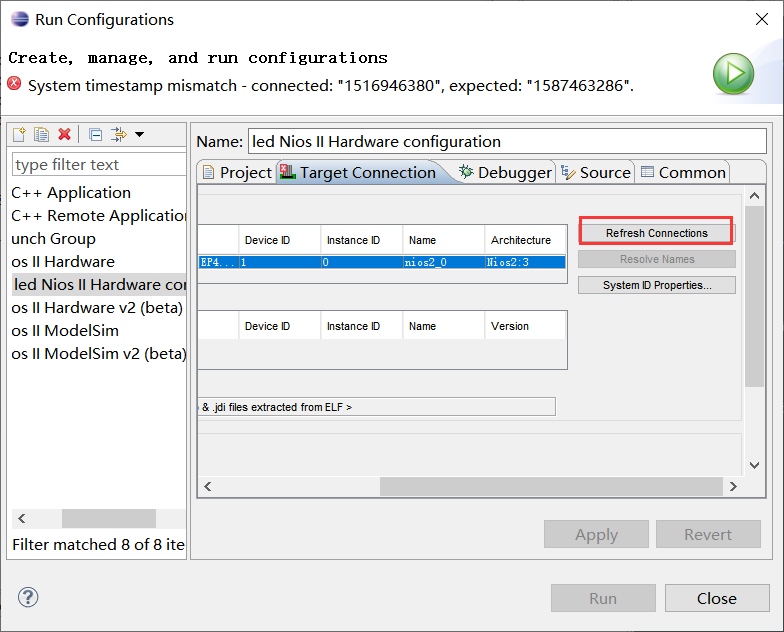

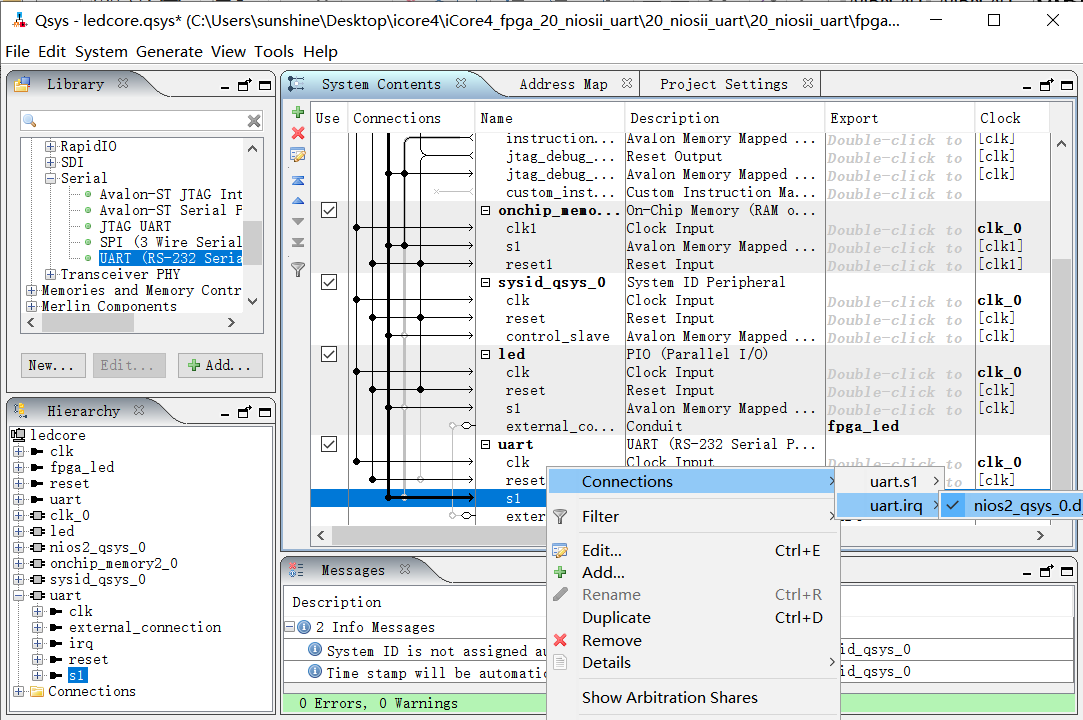

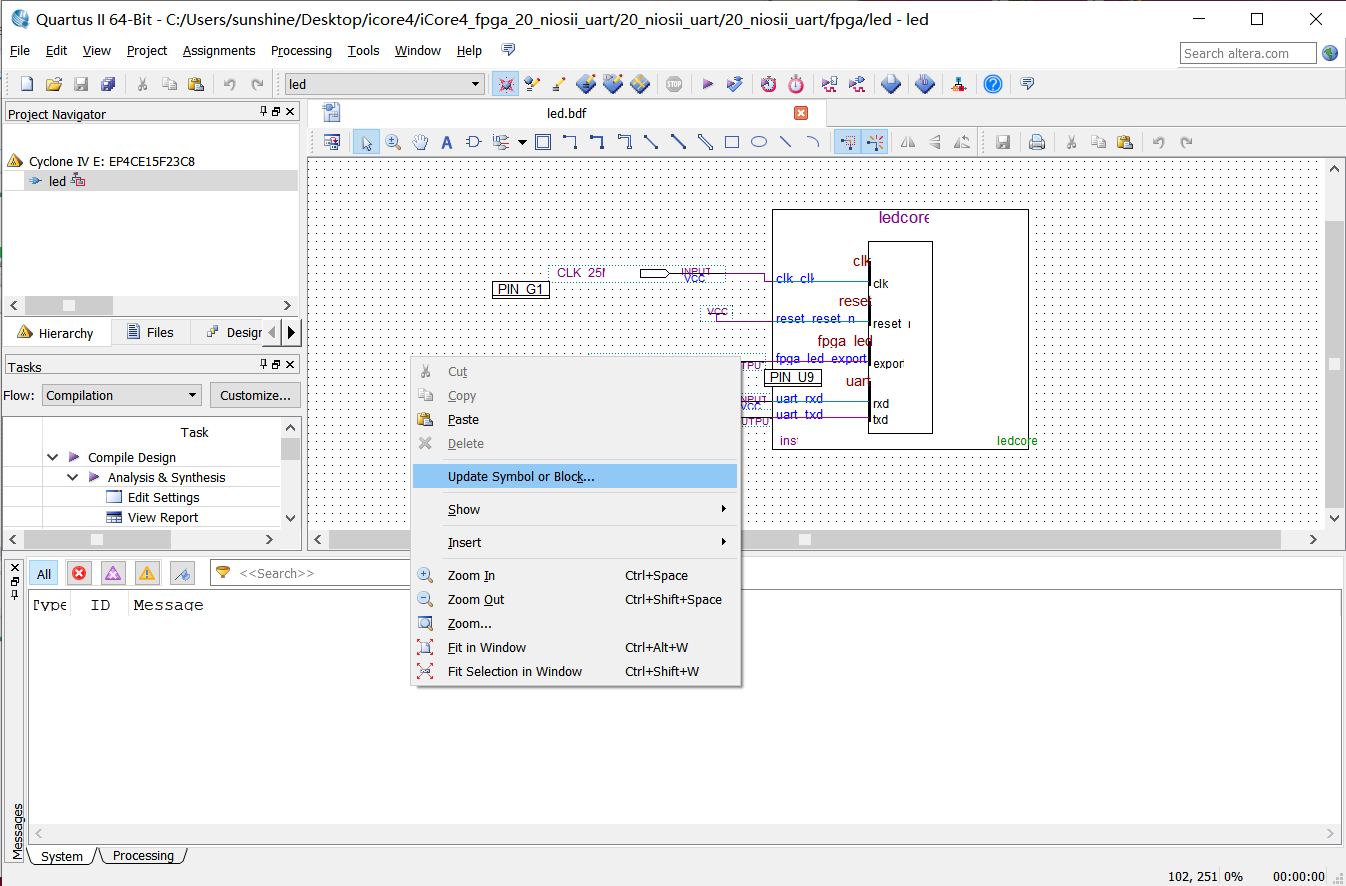

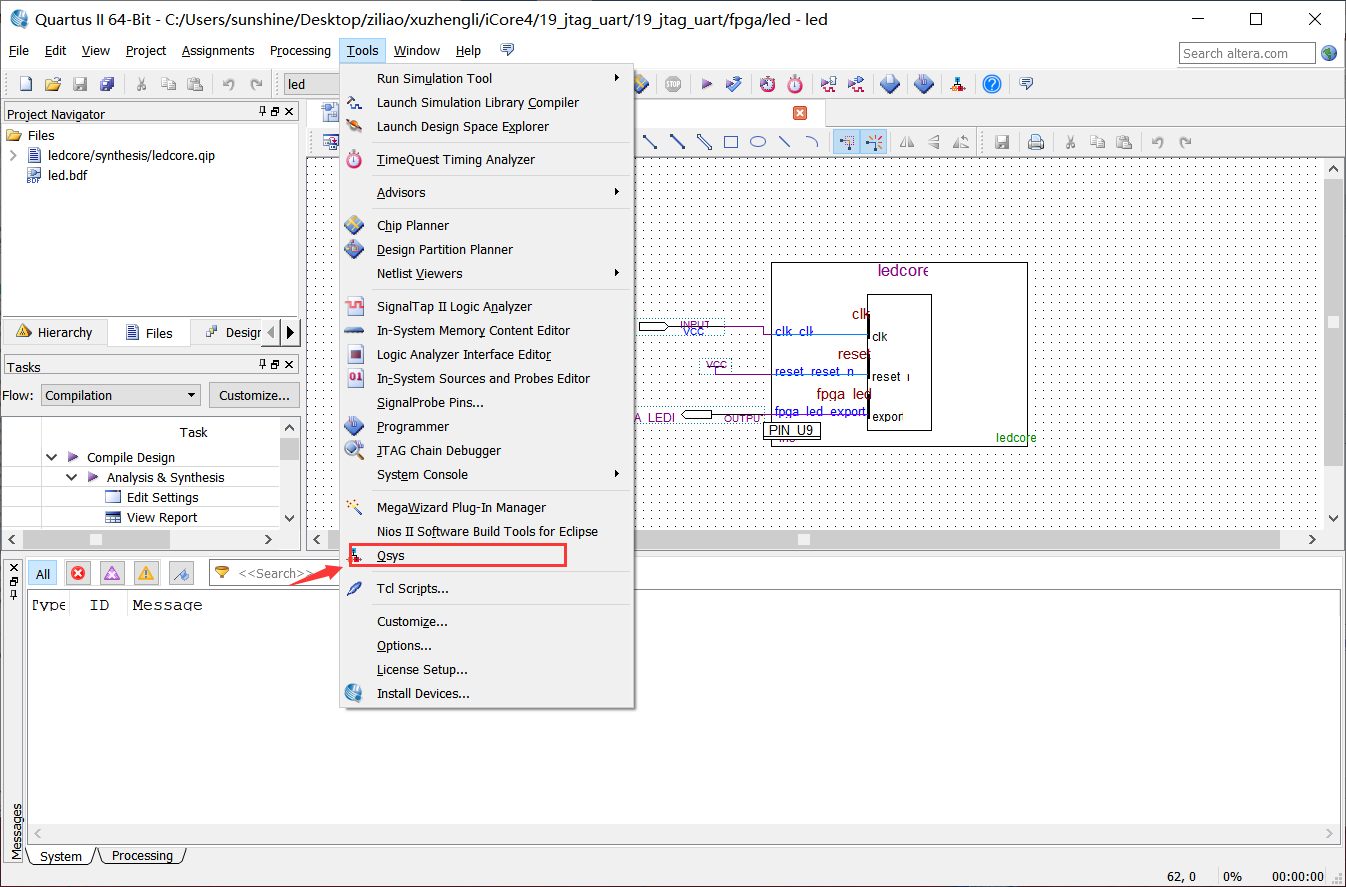

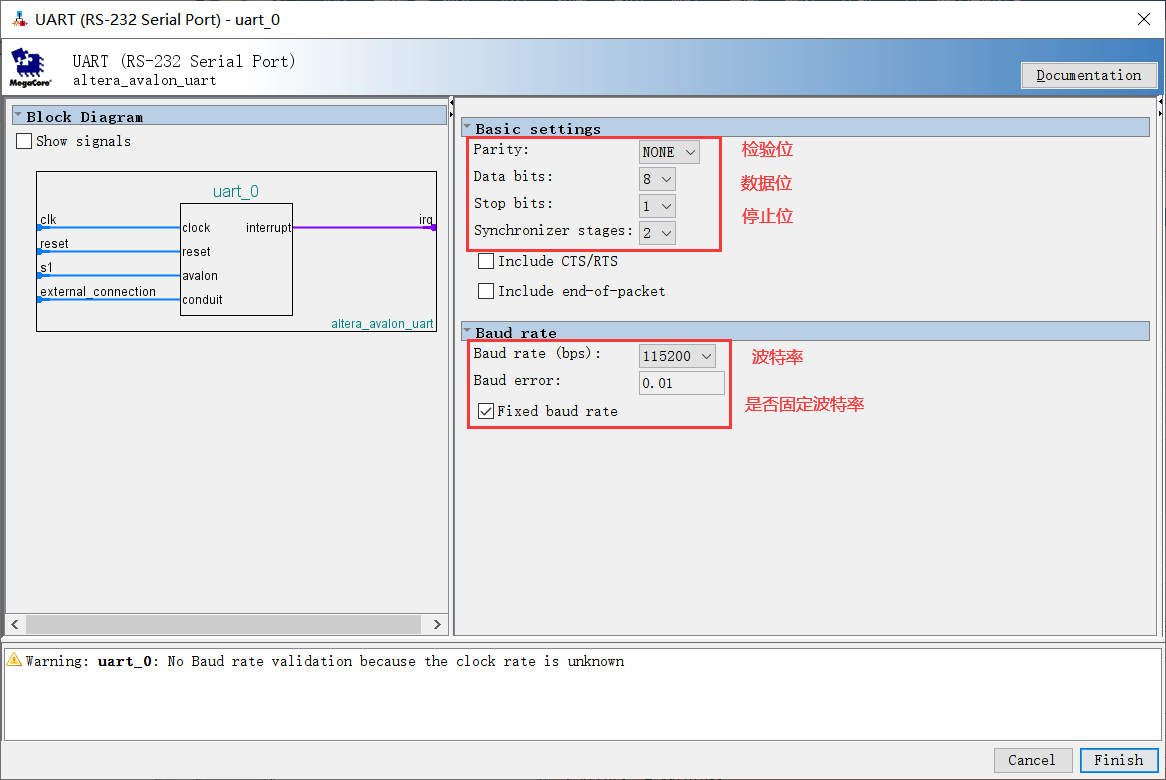

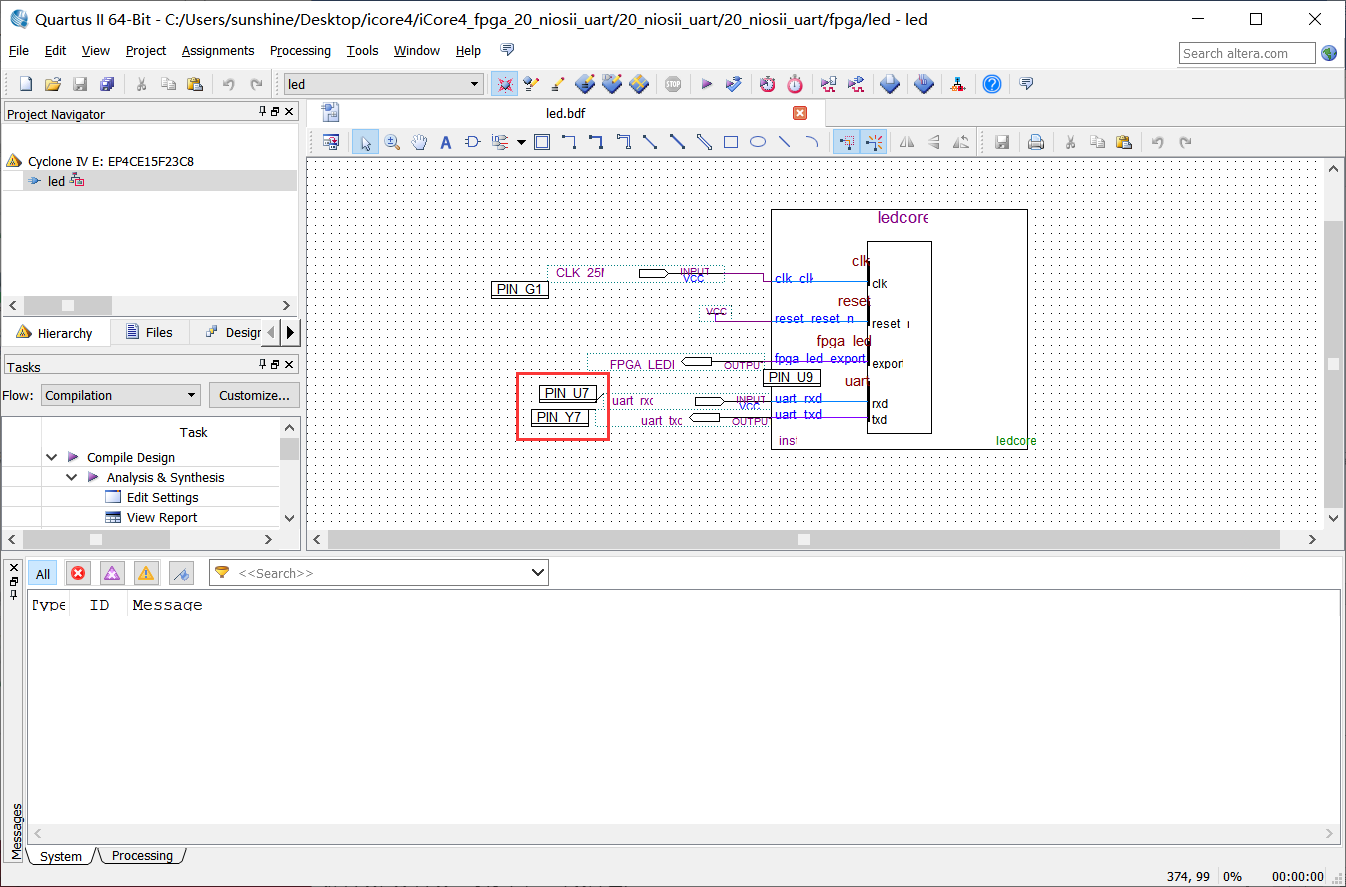

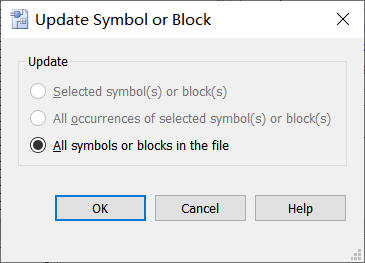

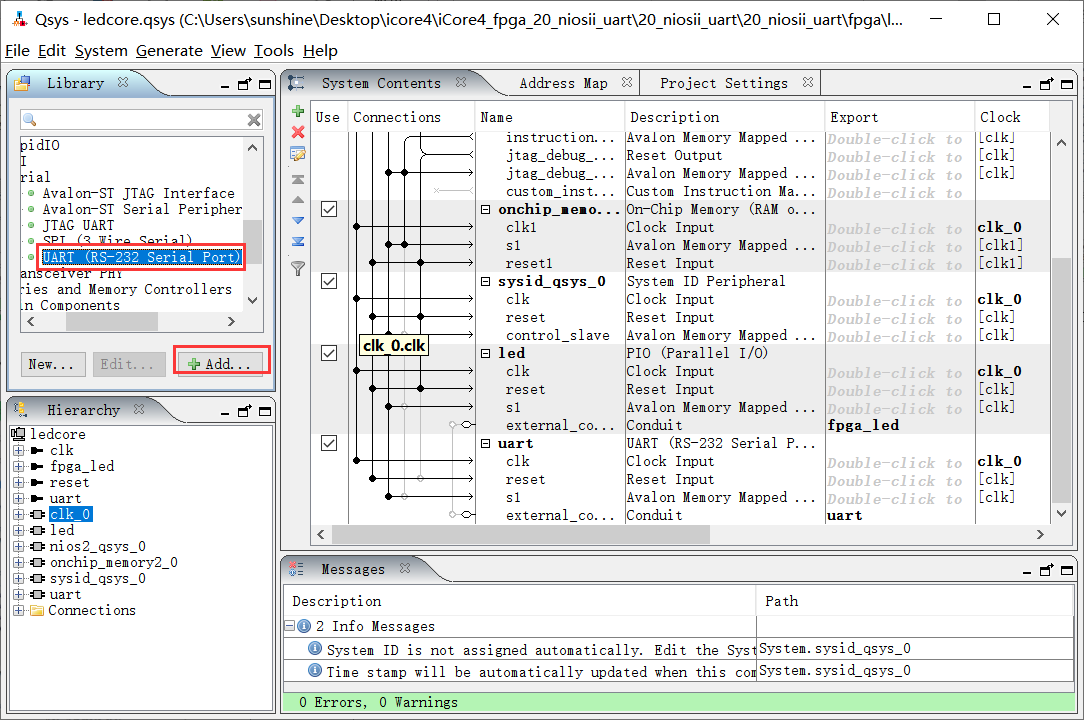

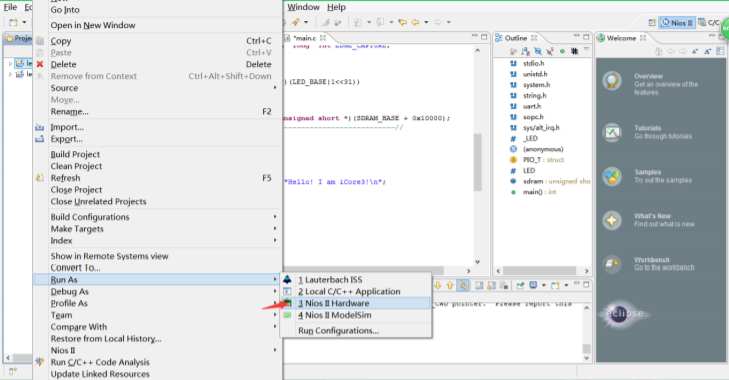

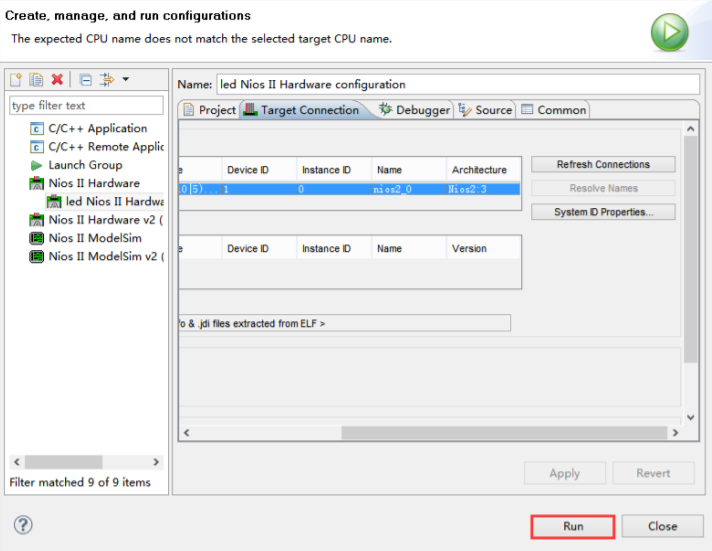

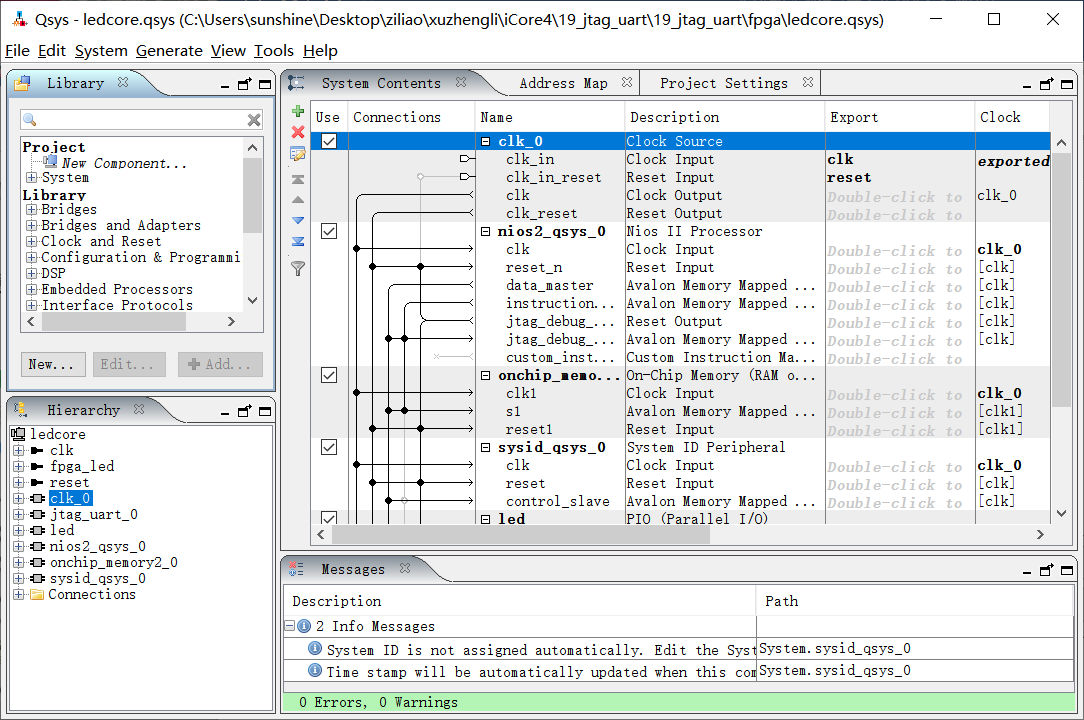

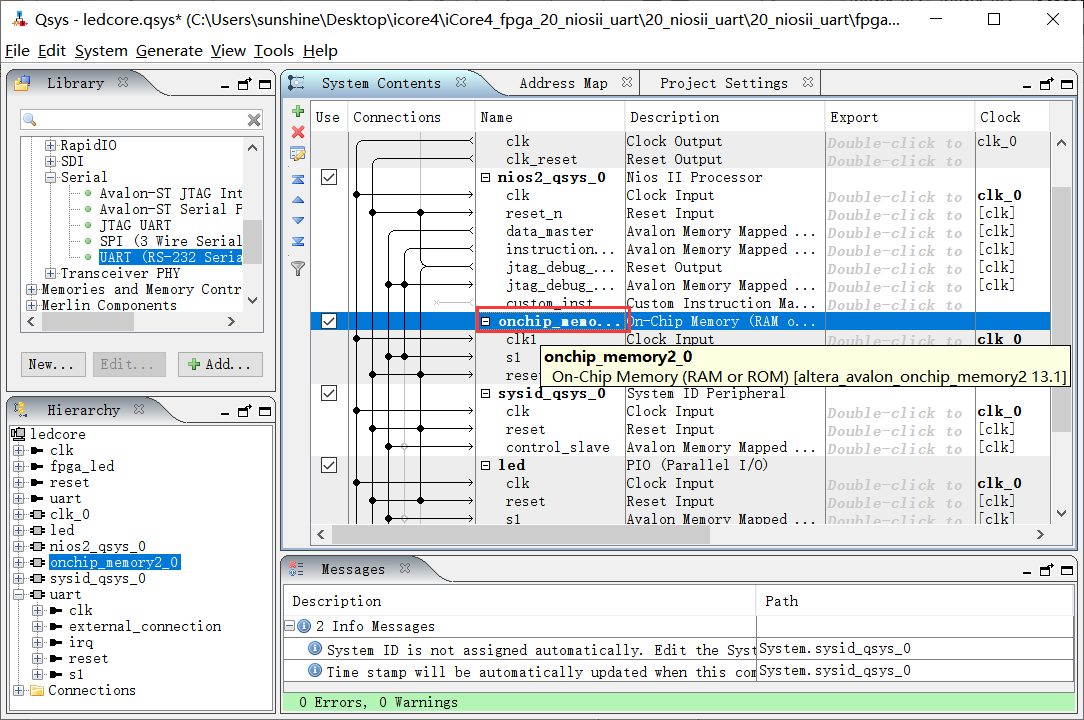

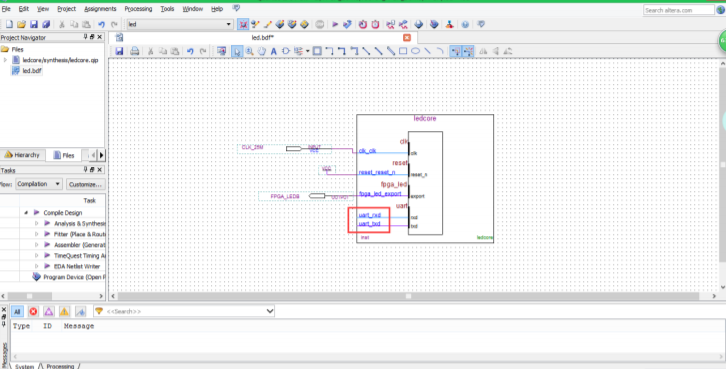

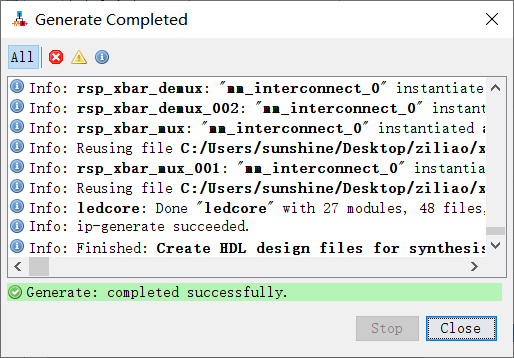

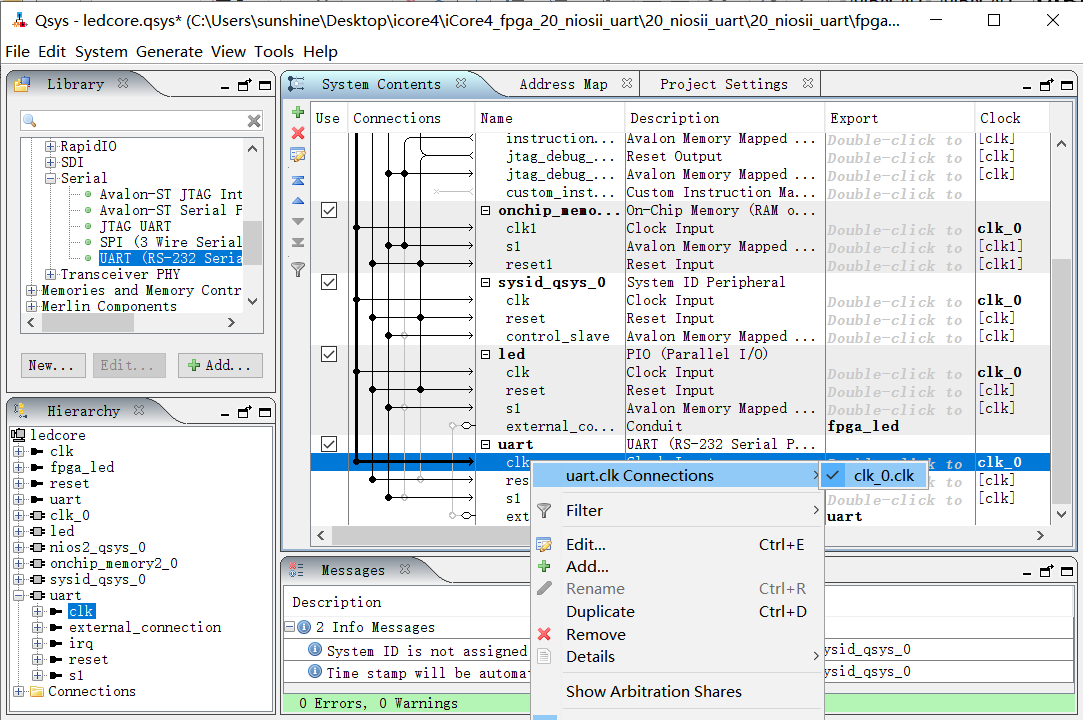

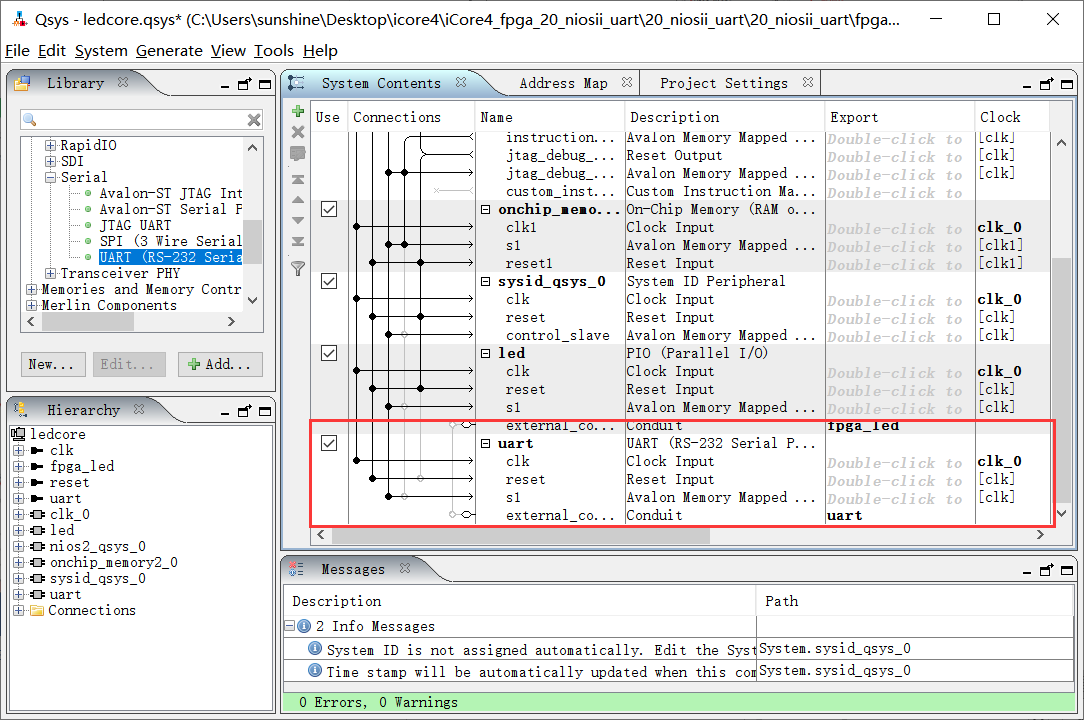

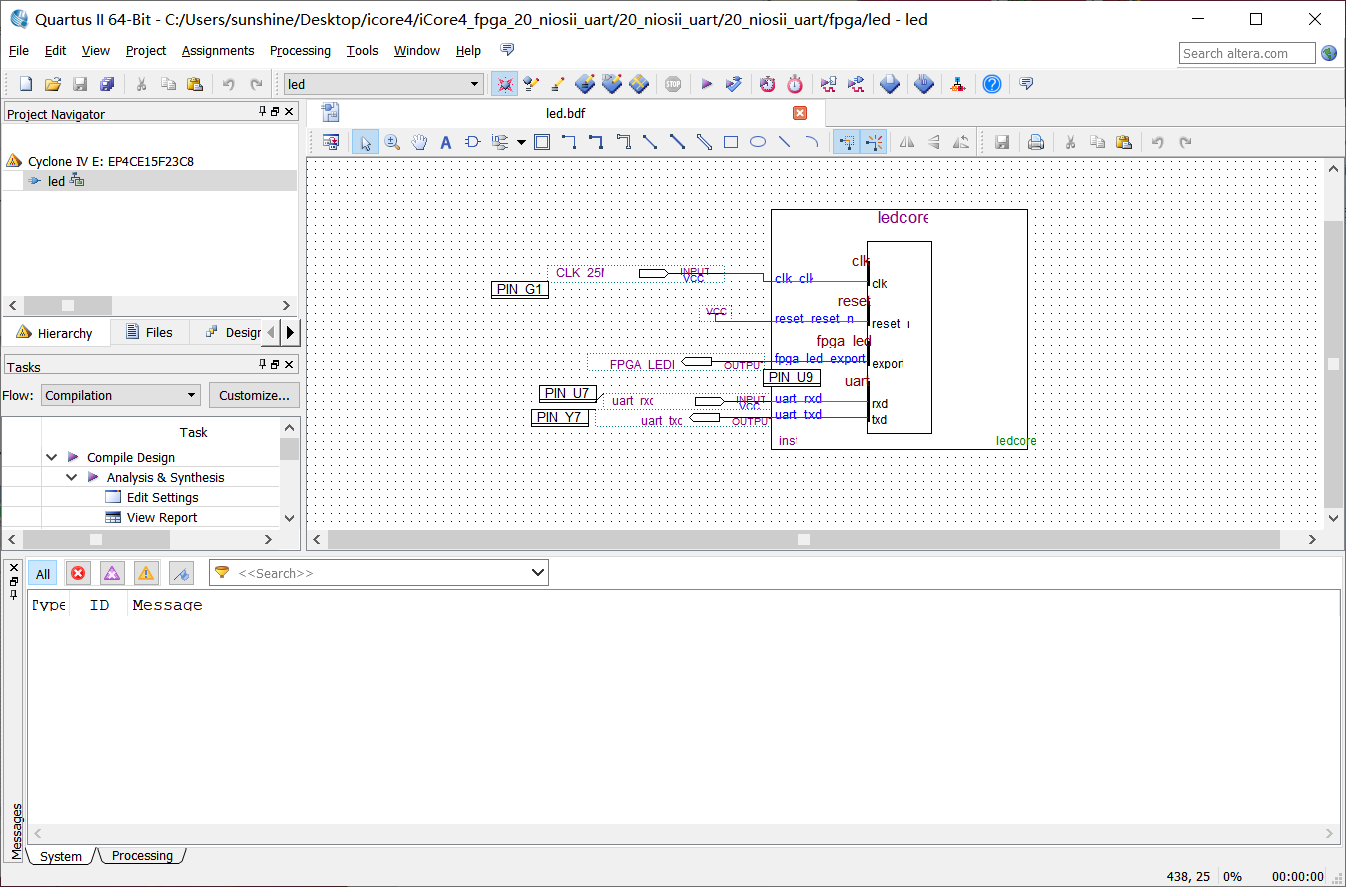

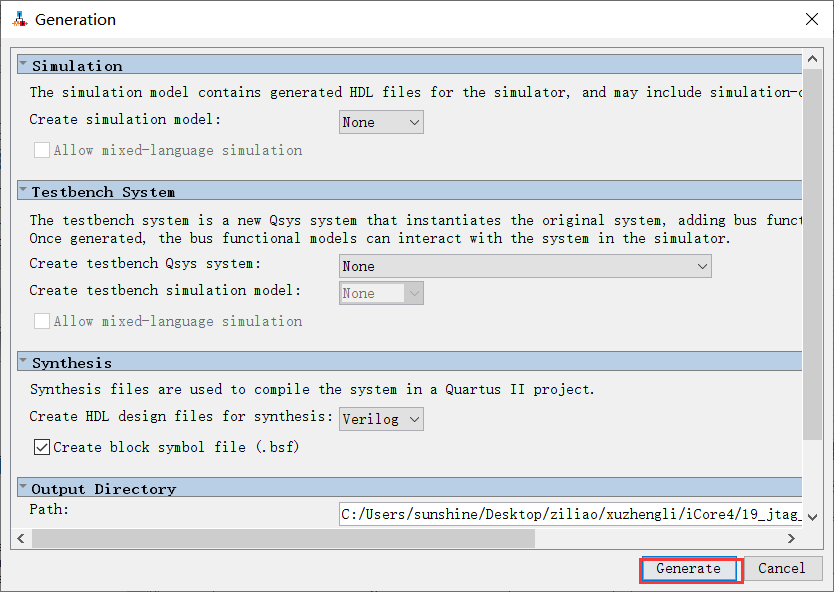

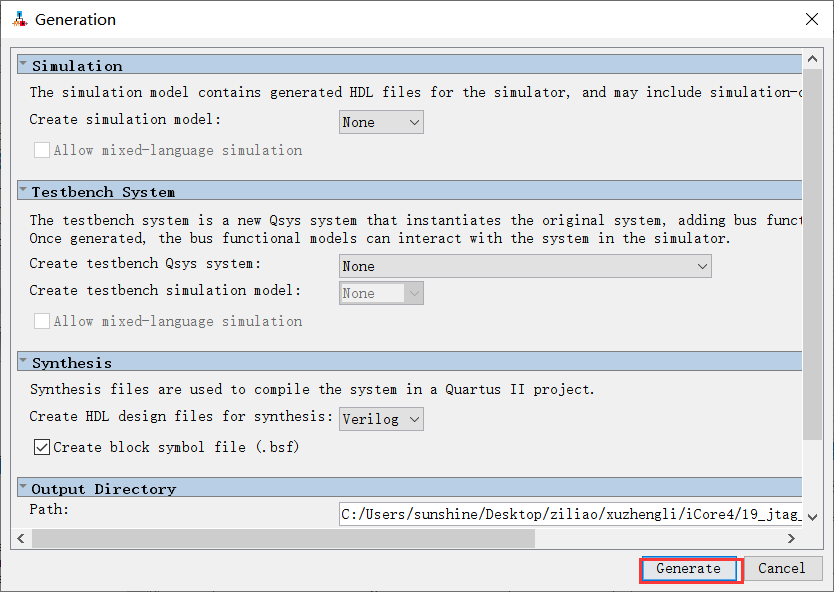

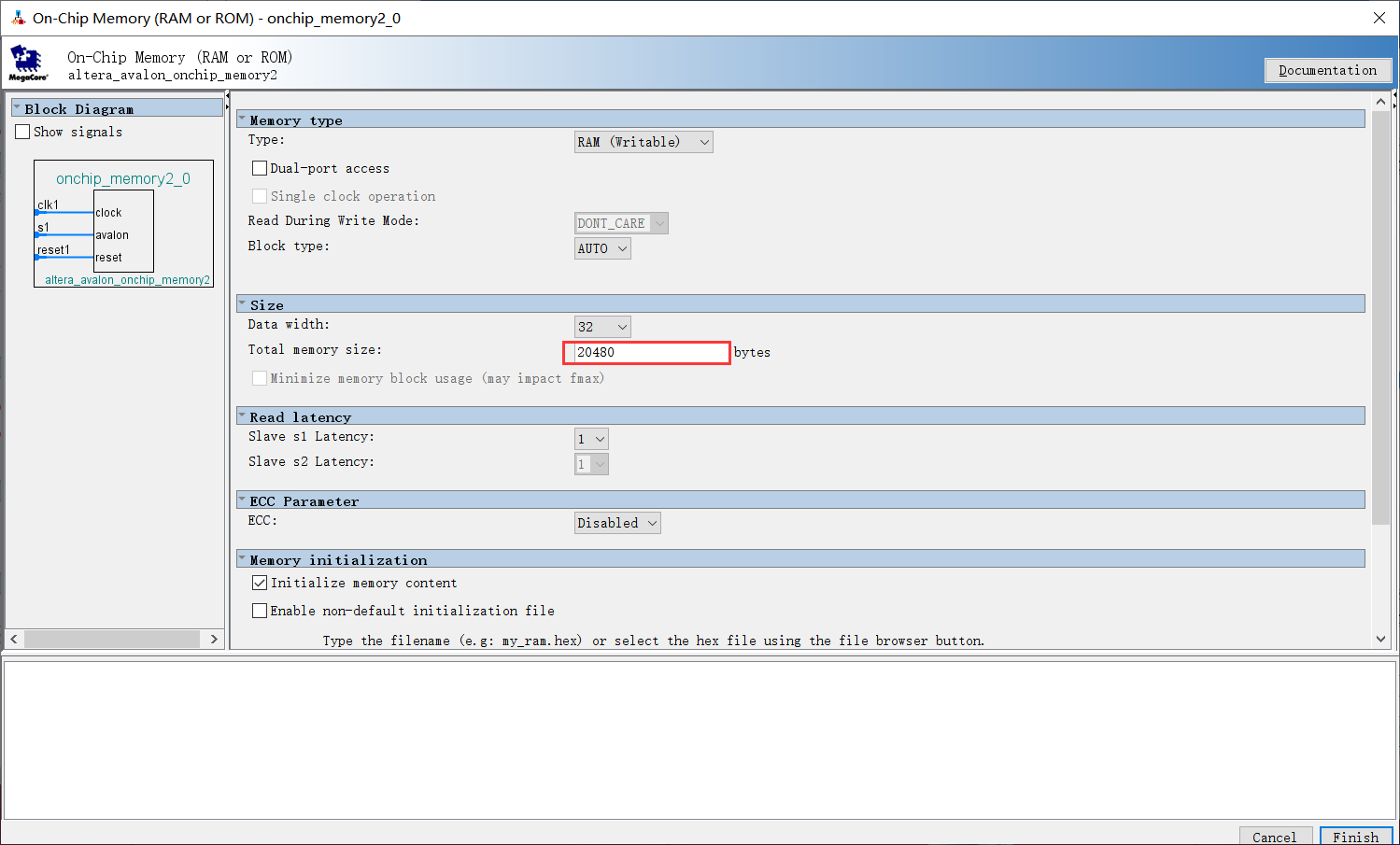

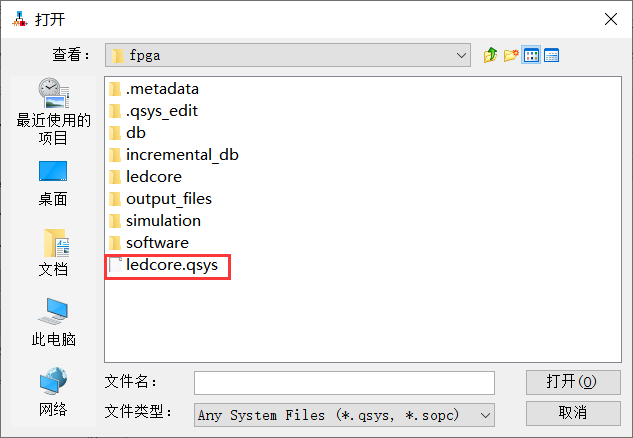

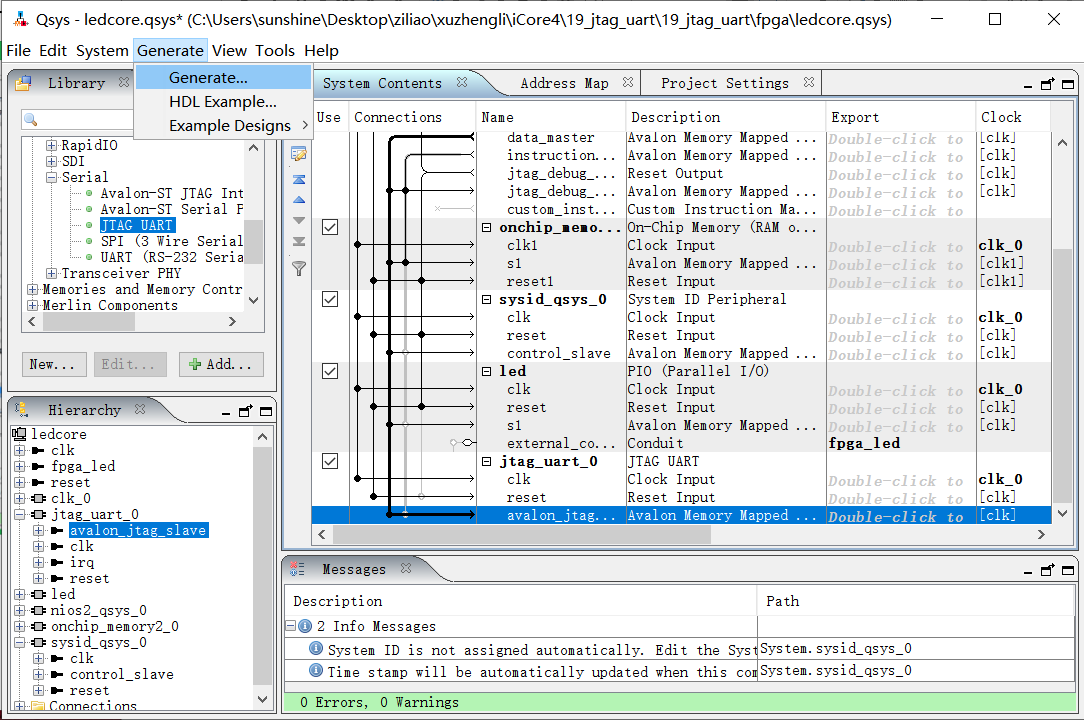

1、首先打开实验十八里面建立的工程(所有路径保持不变),如图所示: 图20-1 2、下面添加UART接口模块,选择Tools→Qsys,如图所示: 图20-2 3、打开已有的noisII工程,如图所示: 图20-3 图20-4 4、进入后界面如图所示: 图20-5 5、在界面左侧选择Interface Protocols→Serial→Serial→UART(RS-232 serial port),然后添加。 图20-6 6、在此界面参数设置如图所示,然后点击Finish: 图20-7 7、添加成功后界面如图所示: 图20-8 8、对uart模块进行重命名为uart,如图所示: 图20-9 9、双击uart模块下面external_connection后面的Double-click to改为uart如图所示。 图20-10 10、下面开始连接时钟线,右击uart下面的clk与clk_0连线: 图20-11 11、连接复位线,如图所示。 图20-12 12、连接信号线s1,如图所示: 图20-13 13、连接中断信号线,如图所示: 图20-14 14、程序代码较大,修改内存大小,如图所示: 图20-15 图20-16 15、点击System→Assign Base Address重新分配基地址,如图所示: 图20-17 16、选择菜单栏中的Generate→Generate,重新编译: 图20-18 17、点击Generate开始编译,如图所示: 图20-19 18、直接点击关闭即可: 图20-20 19、关闭 Qsys 窗口,回到 Quartus 主界面,如图所示: 图20-21 20、在此界面右击选择 Update Symbol or Block… 图20-22 21、直接点击 OK 即可。 图20-23 22、界面如图所示: 图20-24 23、右击 ledcorel 模块生成引脚,如图所示 : 图20-25 24、为串口模块端口分配引脚(建议用 tcl 文件导入的方法),如图所示 : 图20-26 25、保存并编译工程,编译成功后硬件实现部分就完成了, 下载到 FPGA 中, 下面开 始软件部分的实现。

二、软件部分

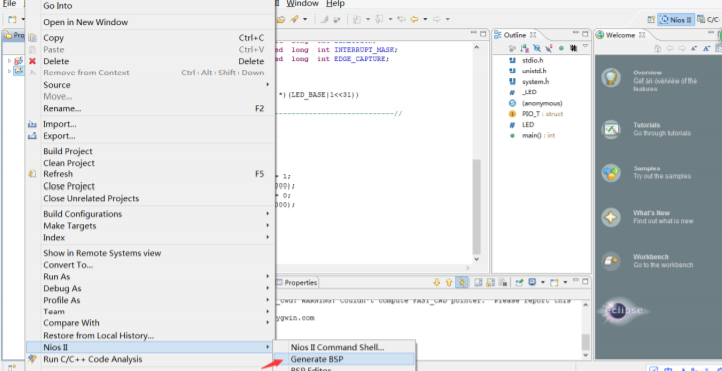

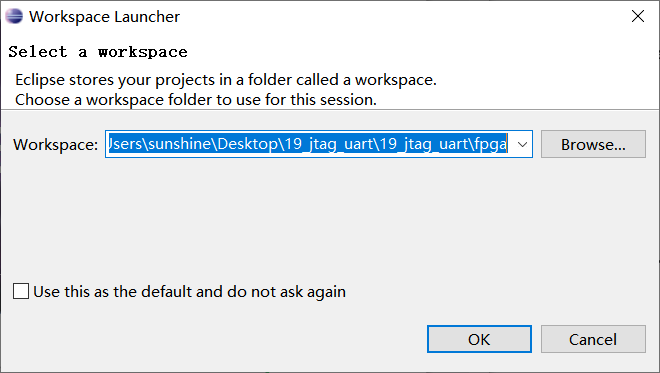

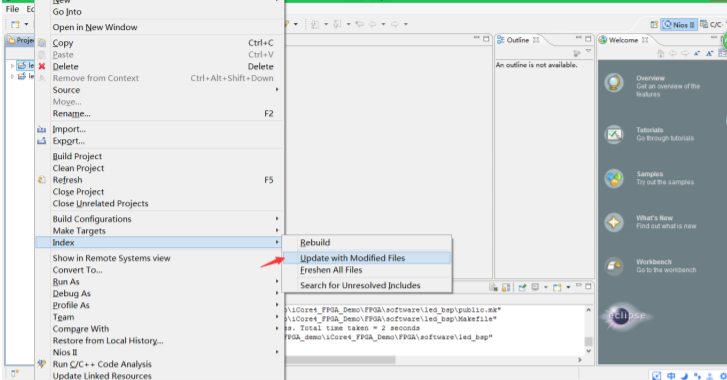

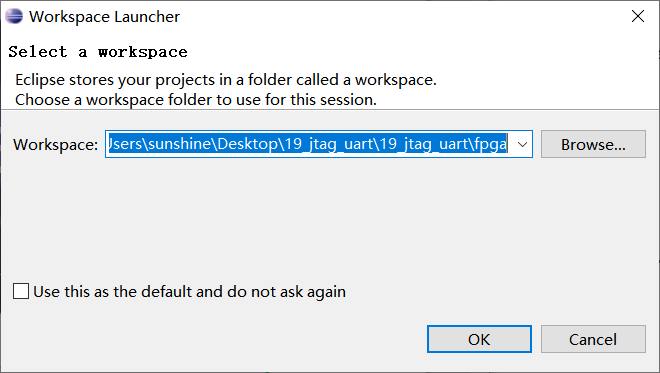

1、点击菜单栏中的 Tool→Nios II Software Build Tools for Eclipse,打开 NIOSII 软件,选 择正确的路径(与 Quartus 工程路径相同),点击 OK。 图20-27 2、选择 Generate BSP,如图所示: 图20-28 3、右击 led 选择 Update with Modified Files,如图所示: 图20-29 4、将以下代码写到 main.c 中。

/*
* FILE                                : main.c
* DESCRIPTION                         : This file is main files.
* Author                              : XiaomaGee@Gmail.com
* Copyright                           :
*
* History
* --------------------
* Rev                                  : 0.00
* Date                                 : 09/05/2012
*
* create.
* --------------------
*/
//-----------------Include files-------------------------//
#include "stdio.h"
#include "unistd.h"
#include "system.h"
#include "string.h"
#include "sys/alt_irq.h"

unsigned int receive_flag=0;
unsigned int receive_count=0;
unsigned char receive_buffer[200];
//----------------函数声明-----------------//
static int uart_send_byte(unsigned char data);
static void uart_send_string(unsigned int len, unsigned char *str);
static int uart_init(void);
static void uart_ISR(void *context);
static int set_baudrate(unsigned int baudrate);

typedef  struct {
			 volatile  unsigned  long  int DATA;
			 volatile  unsigned  long  int DIRECTION;
			 volatile  unsigned  long  int INTERRUPT_MASK;
			 volatile  unsigned  long  int EDGE_CAPTURE;
}PIO_T;

typedef struct
{
	union{
		struct{
			volatile unsigned long int RECEIVE_DATA       :8;
			volatile unsigned long int NC                 :24;
		}BITS;
		volatile unsigned long int WORD;
	}RXDATA;

	union{
		struct{
			volatile unsigned long int TRANSMIT_DATA      :8;
			volatile unsigned long int NC                 :24;
		}BITS;
		volatile unsigned long int WORD;
	}TXDATA;

	union{
		struct{
			volatile unsigned long int PE :1;
			volatile unsigned long int FE :1;
			volatile unsigned long int BRK :1;
			volatile unsigned long int ROE :1;
			volatile unsigned long int TOE :1;
			volatile unsigned long int TMT :1;
			volatile unsigned long int TRDY :1;
			volatile unsigned long int RRDY :1;
			volatile unsigned long int E :1;
			volatile unsigned long int NC :1;
			volatile unsigned long int DCTS :1;
			volatile unsigned long int CTS :1;
			volatile unsigned long int EOP :1;
			volatile unsigned long int NC1 :19;
		}BITS;
		volatile unsigned long int WORD;
	}STATUS;

	union{
		struct{
			volatile unsigned long int IPE :1;
			volatile unsigned long int IFE :1;
			volatile unsigned long int IBRK :1;
			volatile unsigned long int IROE :1;
			volatile unsigned long int ITOE :1;
			volatile unsigned long int ITMT :1;
			volatile unsigned long int ITRDY :1;
			volatile unsigned long int IRRDY :1;
			volatile unsigned long int IE :1;
			volatile unsigned long int TRBK :1;
			volatile unsigned long int IDCTS :1;
			volatile unsigned long int RTS :1;
			volatile unsigned long int IEOP :1;
			volatile unsigned long int NC :19;
		}BITS;
		volatile unsigned long int WORD;
	}CONTROL;
	union{
		struct{
			volatile unsigned long int BAUD_RATE_DIVISOR :16;
			volatile unsigned long int NC :16;
		}BITS;
		volatile unsigned int WORD;
	}DIVISOR;
}UART_ST;

#define LED		 ((PIO_T  *)(LED_BASE|1<<31))
#define UART         ((UART_ST *)(UART_BASE|1<<31))

//-----------------Function------------------------------//
int main()
{

	unsigned char buffer[30] = "Hello! I am iCore4!\n";
	uart_init();
	while (1) {
	/*蓝色led灯闪烁*/
	   LED->DATA = 1;
	   usleep(500000);
	   LED->DATA = 0;
	   usleep(500000);
	/*串口通信*/
		if(receive_flag){
			receive_flag = 0;//clear flags
			memset(buffer,0,50);// clear buffer
			strcpy(buffer,receive_buffer);//copy buffer
			uart_send_string(sizeof(buffer),buffer);
		}
		uart_send_string(sizeof(buffer),buffer);
		usleep(500000);
   }
   return 0;
}
/*
 * === FUNCTION =======================================================
 * Name                                : uart_send_byte
 * DESCRIPTION                         : 发送一个Byte
 * Author                              : XiaomaGee@Gmail.com
 * Copyright                           :
 *
 * History
 * --------------------
 * Rev                                  : 0.00
 * Date                                 : 06/05/2016
 *
 * create.
 * --------------------
 * 	=================================================================
 */
int uart_send_byte(unsigned char data)
{
	UART->TXDATA.BITS.TRANSMIT_DATA = data;
	while(!UART->STATUS.BITS.TRDY);

	return 0;
}

/*
 * === FUNCTION =======================================================
 * Name                                : uart_send_string
 * DESCRIPTION                         : 串口发送函数
 * Author                              : XiaomaGee@Gmail.com
 * Copyright                           :
 *
 * History
 * --------------------
 * Rev                                  : 0.00
 * Date                                 : 06/05/2016
 *
 * create.
 * --------------------
 * 	======================================================================
 */
void uart_send_string(unsigned int len, unsigned char *str)
{
	while(len--)
	{
		uart_send_byte(*str++);
	}
}

/*
 * === FUNCTION =======================================================
 * Name                                : uart_init
 * DESCRIPTION                         : 串口初始化
 * Author                              : XiaomaGee@Gmail.com
 * Copyright                           :
 *
 * History
 * --------------------
 * Rev                                  : 0.00
 * Date                                 : 06/05/2016
 *
 * create.
 * --------------------
 * 	=================================================================
 */
int uart_init(void)
{
	//将波特率设置为9600
	//set_baudrate(9600);

	//将控制寄存器IRRDY置1,在接收准备好后使能中断
	UART->CONTROL.BITS.IRRDY=1;
	//将状态寄存器全部清零
	UART->STATUS.WORD=0;
	//为UART注册中断
	alt_irq_register(UART_IRQ,NULL,uart_ISR);

	return 0;
}

/*
 * === FUNCTION =======================================================
 * Name                                : uart_ISR
 * DESCRIPTION                         : 串口中断服务函数
 * Author                              : XiaomaGee@Gmail.com
 * Copyright                           :
 *
 * History
 * --------------------
 * Rev                                  : 0.00
 * Date                                 : 06/05/2016
 *
 * create.
 * --------------------
 */
static void uart_ISR(void *context)
{
	//等待状态寄存器RRDY置1,当RRDY为1时表示接收的数据已经传输到RXDATA中
	while(!(UART->STATUS.BITS.RRDY));
	receive_buffer[receive_count++] = UART->RXDATA.BITS.RECEIVE_DATA;
	//接收的数据以换行符'\n'为结束标志,所以PC端的发送数据最后必须添加上'\n'
	if(receive_buffer[receive_count-1]=='\n'){
		receive_buffer[receive_count]='\0';
		receive_count=0;
		receive_flag=1;
	}
}
/*
 * === FUNCTION =======================================================
 * Name                                : set_baudrate
 * DESCRIPTION                         : 设置波特率
 * Author                              : XiaomaGee@Gmail.com
 * Copyright                           :
 *
 * History
 * --------------------
 * Rev                                  : 0.00
 * Date                                 : 06/05/2016
 *
 * create.
 * --------------------
 * 	=================================================================
 */
int set_baudrate(unsigned int baudrate)
{
	UART->DIVISOR.WORD=(unsigned int)(ALT_CPU_FREQ/baudrate+0.5);

	return 0;
}

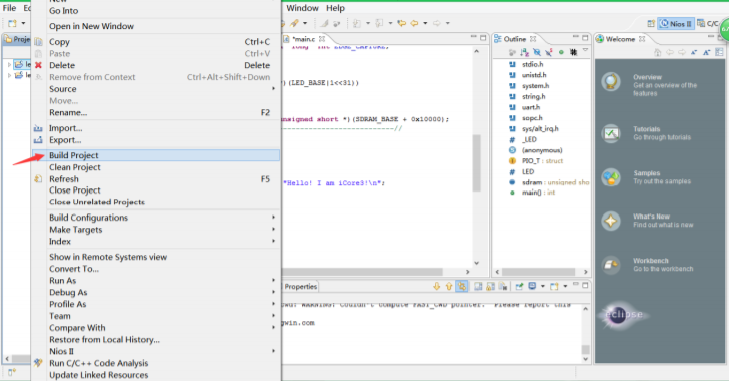

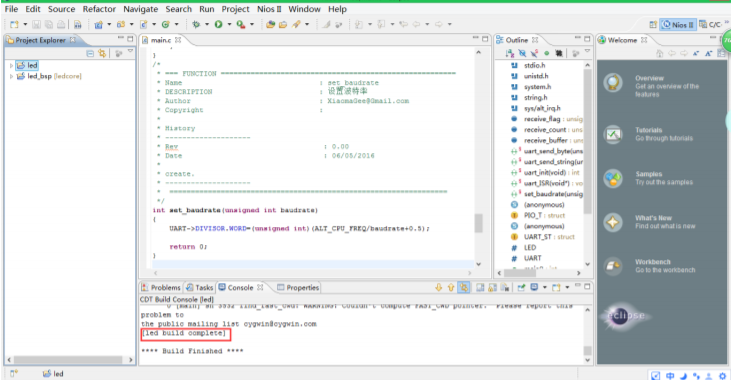

5、右击 led 选择 Build Project 编译工程,如图所示: 图20-30 6、编译成功后会出现 led build complete,如图所示: 图20-31 7、右击 led 选择 Run As…→32 Nios II Hardware,如图所示: 图20-32 8、可能出现如下窗口,在 Target Connection 中点击 Refresh Connections。 图20-33 9、点击 RUN 图20-34 10、成功后可以看到 FPGA 蓝色 LED 闪烁,串口助手上如下图所示: 图20-35

五、 实验现象

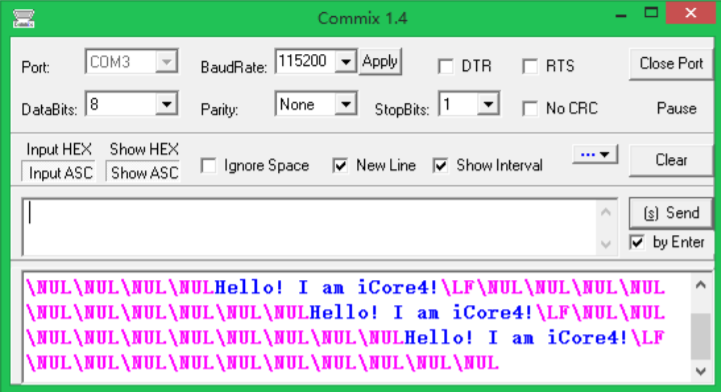

  • FPGA 蓝色 LED 闪烁,串口助手(Commix)上显示收到的数据(Hello! I am iCore4!)。
