1. 掌握ISE软件手动配置引脚约束。
2. 掌握ISE软件.ucf格式文件配置引脚约束。

1. iCore4TX 双核心板。点击购买
2. USB-CABLE（或相同功能）仿真器。
3. Micro USB线缆。
4. ISE开发平台。
5. 电脑一台。

• ISE软件开发环境下，可以手动配置引脚信息，也可以通过 .ucf 格式文件进行引脚约束。本实验通过对LED引脚的手动配置和 .ucf格式文件配置，教大家ISE环境下的引脚约束方法以及引脚约束文件的语法格式。

1、 手动分配引脚

• 1、以实验二led工程为例，打开工程，如图3.1所示。

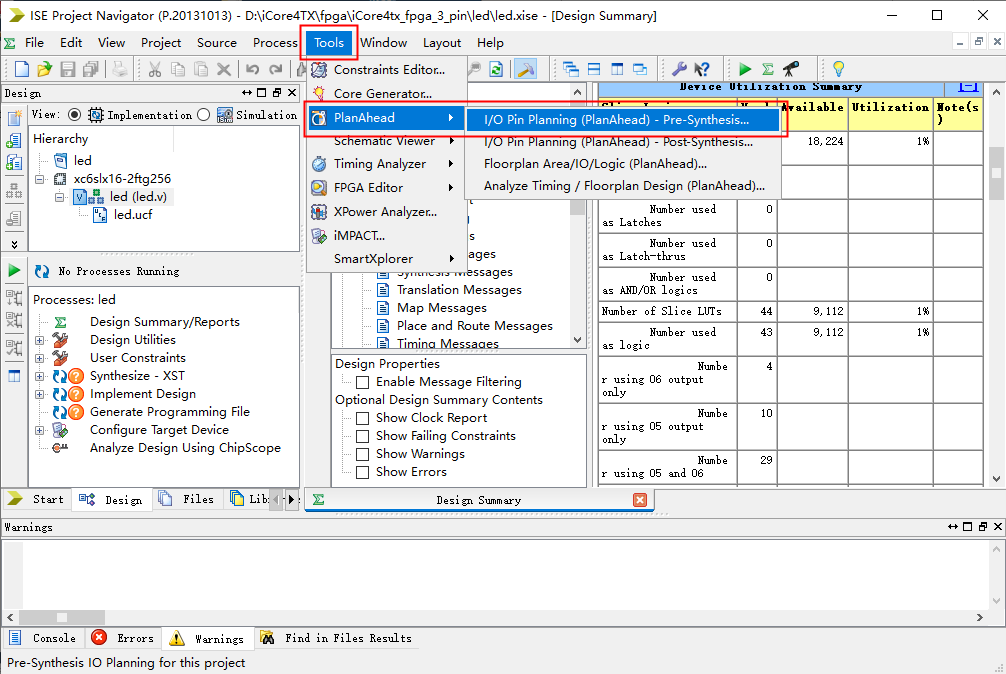

• 2、点击工具栏Tools，下拉才当中选中PlanAhead  I/O Pin Planning(PlanAhead) – Pre – Synthesis…。

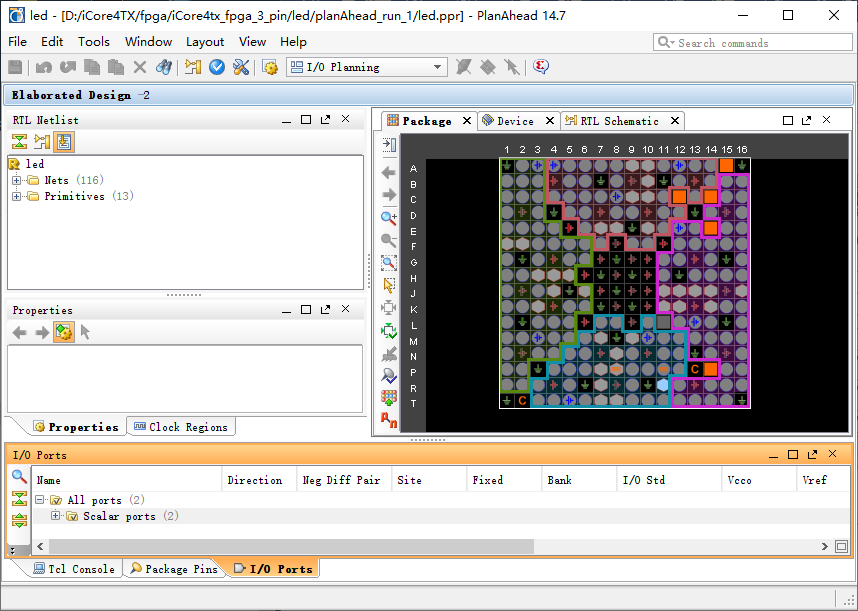

• 3、如果有提示点击Yes，稍等片刻后可能会弹出欢迎界面，关闭欢迎界面，然后视图如下：

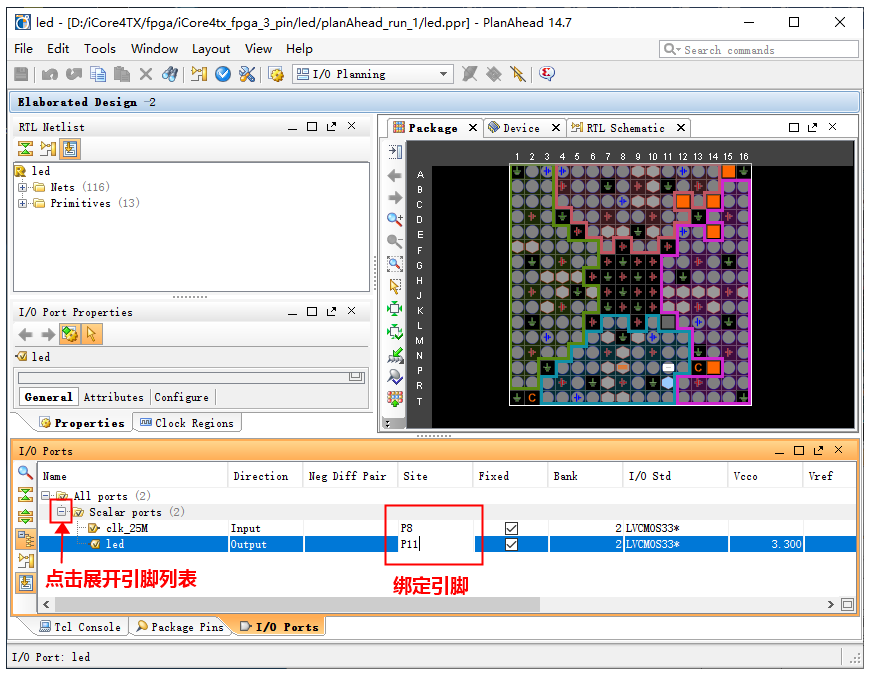

• 4、在I/O Ports栏下面，点击Scalar ports 前面的“+”，展开引脚列表；然后在对应引脚的Site栏选定引脚标号，完成引脚的绑定。如下图所示。

• 5、分配好以后关闭该对话框，重新进行编译；如果编译无报错，则引脚分配完成。

2、TCL文件分配引脚

• 1、还是以实验二LED实验为例，选中工程，右键点击New Source …。

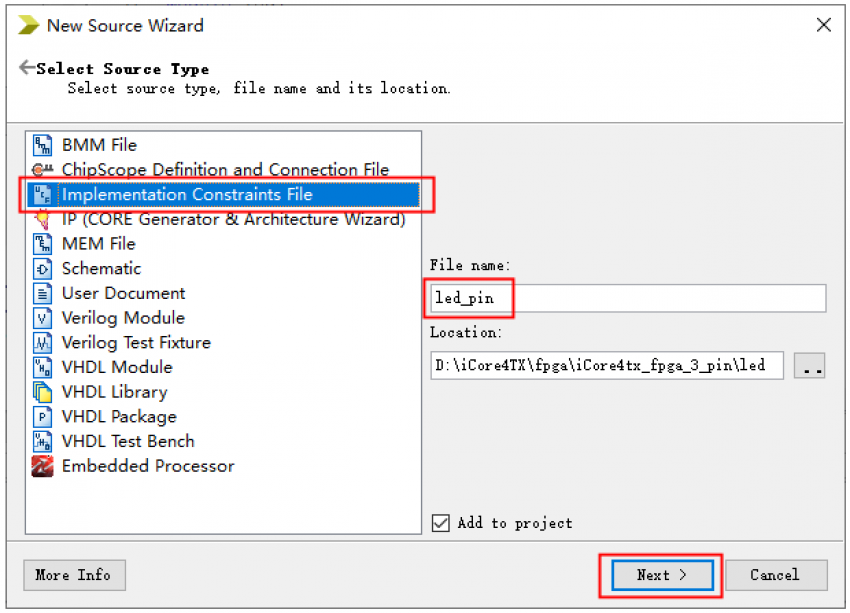

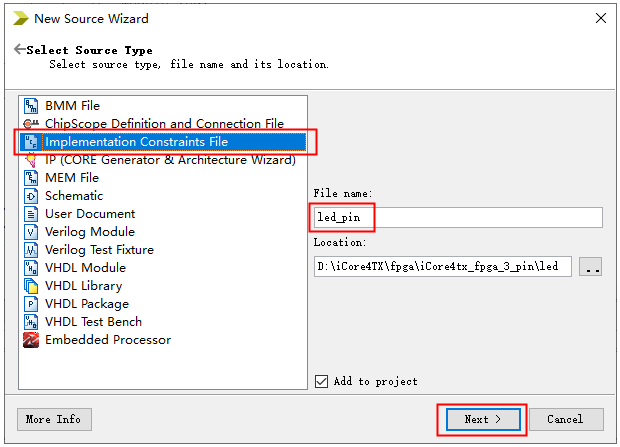

• 2、新建文件类型为Implementation Constraints File，File name栏输入文件名，如下图所示，然后点击Next。

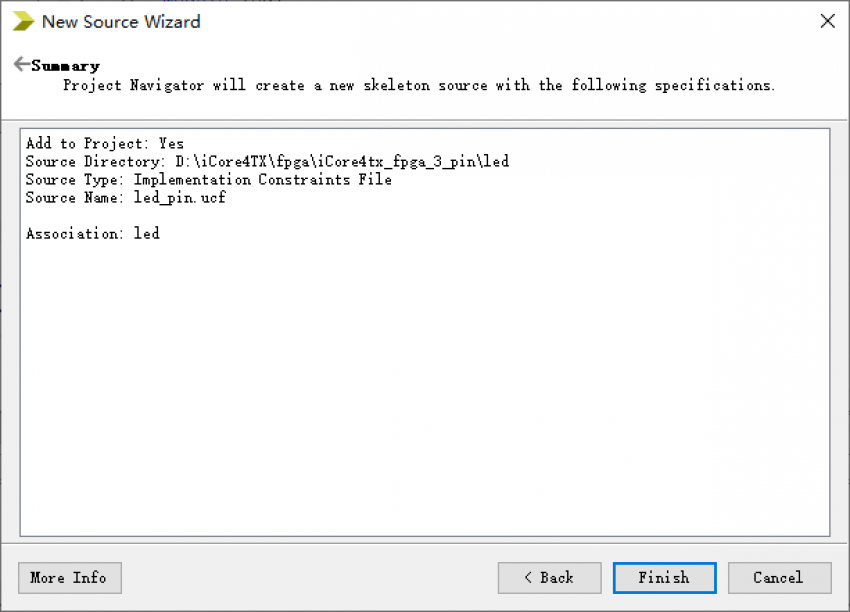

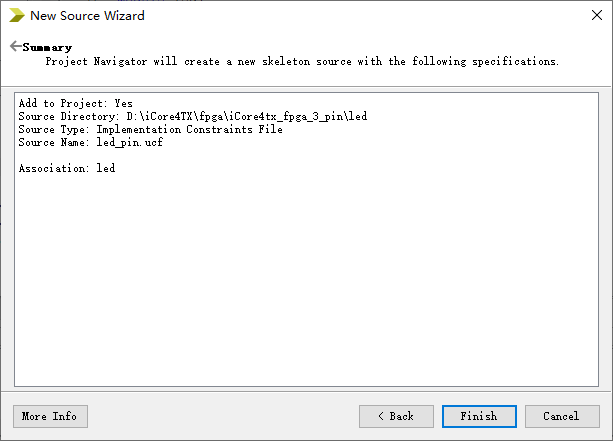

• 3、点击Finish。

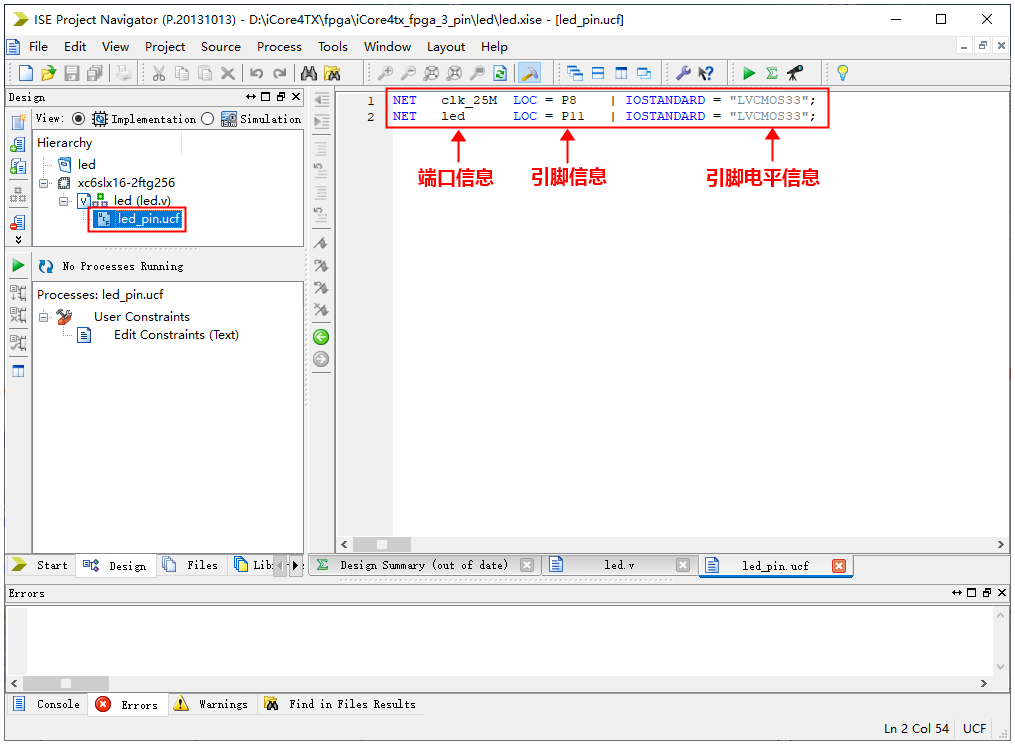

• 4、可以在左侧边栏看到工程目录下多了一个.ucf格式的文件，在右边编辑区输入下图中的引脚约束信息，如图所示；引脚约束信息的语法定义如下：
  • NET “端口名称” LOC = 引脚编号 | IOSTANDARD = “电压”

• 5、点击保存，并编译工程；如果信息输入正确，编译通过，则Implement Design 前面会出现绿色“√”；则引脚分配完成。

1. 将iCore4TX连接下载器和USB供电线；
2. 分别按照手动分配引脚方式和.ucf文件分配引脚方式分配引脚并编译整个工程。
3. 分别将编译后的工程下载至iCore4TX，并观察现象。

• 可以观察到iCore4TX 的FPGA_LED 闪烁。
