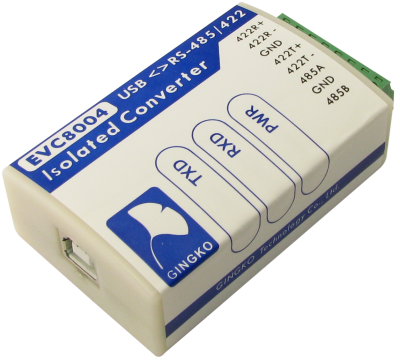

EVC8004 USB<>RS-485/RS-422 磁耦合隔离转换器
产品简介
EVC8004是银杏公司推出的高性能、高性价比的USB<>RS-485/422隔离转换器。具有体积小、性能强、易用性强等诸多优点。其不但可以用于现场设备调试开发，而且可以长时间工作在复杂的工控环境中。
驱动下载
Windows XP / 7 /8 /10 系统： http://www.wch.cn/downloads/file/65.html
技术指标
| 项目 | 属性 |
|---|---|
| 波特率 | 300~460800bps |
| 隔离方案 | 采用ADI高性能磁偶隔离方案 |
| 输出接口 | 标准RS-485（半双工）、RS-485（全双工） |
| 隔离电压 | 1000Vrms |
| 接口方案 | 南京沁恒 CH340 |
| 负载性能 | RS-485可挂接256个节点（如果负载支持） |
| 输出保护 | 防雷+TVS保护+滤波网络 |
| 供电范围 | 4.75～5.25V |
| 工作指示 | 供电指示、发送指示、接收指示 |
| 操作系统 | 支持Windows、Linux、MAC、Android、Windows CE |
| 工作温度 | -40℃～85℃工业级 |
| 保修政策 | 保修一年，终身成本维修 |
| 机械尺寸 | 70*45*24mm（长*宽*高） |
功能介绍
① 方头USB接口：
通过USB线缆为设备供电及通信
② 接线端口：
●当使用RS-485端口时，连接方式为直连。
485A：RS-485A信号（差分正信号），485A接485A
485B：RS-485B信号（差分负信号），485B接485B
为了提高抗干扰性，GND信号也可以连接在一起，其连
接示意图如图1所示。
●当作为RS-422端口使用时，连接方式为交叉相连。
422R+：422接收正信号，422R+接422T+
422R-：422接收负信号，422R-接422T-
422T+：422发送正信号，422T+接422R+
422T-：422发送负信号，422T-接422R-
为了提高抗干扰性，GND信号也可以连接在一起，其连
接示意图如图2所示。
③ LED状态指示：
TXD：发送指示灯 RXD：接收指示灯 PWR：电源指示灯
物品清单
- EVC8004 USB<>RS-485/422磁耦合隔离转换器
- USB方口线缆
- 驱动光盘
- 说明书
