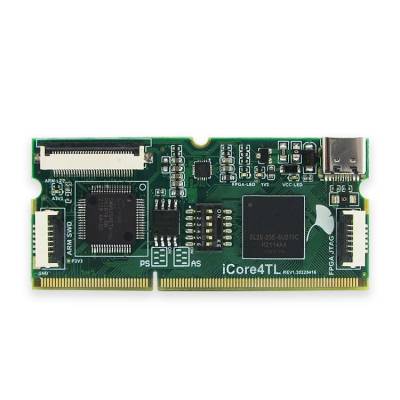

iCore4TL 异构双核心板

基础资料下载

序 号 名 称 下载链接
1 原理图 待更新
2 机械尺寸待更新
5 扩展板机械尺寸待更新
6 用户手册待更新
7 出厂测试说明待更新
8 测试demo待更新
9 PCB库购买后提供
10 PCB图购买后提供
11 原理图符号购买后提供
12 iCore4TL 封装库及使用说明购买后提供
13 iCore4TL 二次开发硬件手册购买后提供
14 ARM实验例程包购买后提供
15 FPGA实验例程包购买后提供
16 资料版本信息更新说明待更新

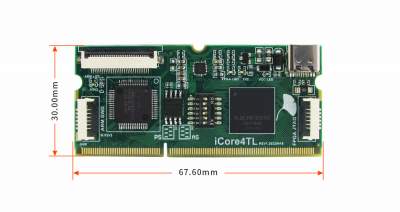

1 特性及资源

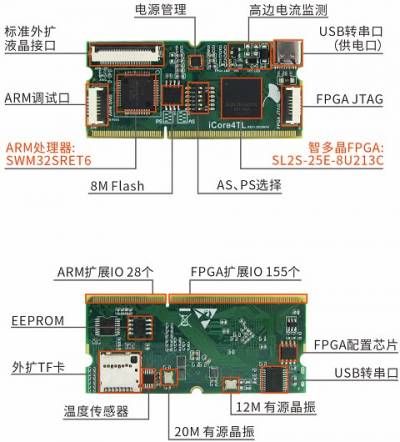

1、异构双核心:具有典型的串行处理器(ARM)+并行逻辑(FPGA)两套独立功能单元,可同时完成复杂事务处理和并行计算、控制功能。ARM与FPGA采用SPI串行通信。

2、便捷性:使用DDR3笔记本内存条接口,小尺寸(一元硬币宽度),内置USB-UART调试终端(含USB供电),LCD接口,无需扩展底板即可独立运行,驱动显示模块。

3、ARM:采用Cortex-M4内核的SWM32SRET6,具有120MHz主频,内部集成8MB SDRAM,具有高性能、低功耗特点,适用于工业控制、人机界面、白色家电、电机驱动等应用领域。

4、FPGA:采用智多晶SL2S-25E-8U213C,多达25K逻辑资源,内部集成8MB SDRAM,具有功耗低、性能强、资源多等优点,采用uBGA形式的213脚封装;可用于并行处理、实时性处理及逻辑管理等功能。

5、电源特性:采用专业集成电源管理芯片,ARM、FPGA BNAK及内核采用独立电源供电,保证ARM、FPGA安全稳定工作。

6、资源丰富:

  [a]内置128KB RAM,8MB SDRAM,512KB FLASH,为计算、人机界面设计等提供了大量缓存;
  [b]内置高边电流检测,各路电压监控电路,可实时监控电源及功耗;
  [c]内置USB<->UART,只需一根USB线,即可实现便捷式调试终端,参数输出;
  [d]内置eeprom;
  [e]内置温度传感器芯片;
  [f]内置TF卡插座,易于存储扩展;
  [g]内置8MB SPI Flash,可用于文件存储;
  [h]ARM和FPGA均内置mini版调试接口,通过转接可完成在线仿真、调试;
  [i]内置32P LCD扩展接口,可用于银杏科技标准显示模块;
  [j]金手指扩展 三路ADC
  [k]金手指扩展 I2C接口
  [l]金手指扩展 SPI接口
  [m]金手指扩展 LCD复用IO,可用于其他外设映射
  [n]金手指扩展 ARM IO 28个
  [o]金手指扩展 FPGA IO 155个

7、应用领域:测试测量、自动控制、数据采集、运动控制、人机界面、白色家电、电机驱动、个人DIY

2 DEMO代码及测试结果

DEMO 代码包下载 待更新

iCore4t Demo 测试手册 待更新

测试结果图示:

3 核心板例程及实验教程

【银杏科技ARM+FPGA双核心应用】SWM32S系列一 认识SWM32S——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】SWM32S系列二 GPIO输出实验——ARM驱动LED
【银杏科技ARM+FPGA双核心应用】SWM32S系列三 UART通信实验——通过命令控制LED
【银杏科技ARM+FPGA双核心应用】SWM32S系列四 SYSTICK定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】SWM32S系列五 通用定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】SWM32S系列六 PWM输出实验——呼吸灯
【银杏科技ARM+FPGA双核心应用】SWM32S系列七 I2C通信实验——驱动电源管理AXP152
【银杏科技ARM+FPGA双核心应用】SWM32S系列八 I2C通信实验——配置板载电源
【银杏科技ARM+FPGA双核心应用】SWM32S系列九 I2C通信实验——温度监控
【银杏科技ARM+FPGA双核心应用】SWM32S系列十 I2C通信实验——读写测试EEPROM
【银杏科技ARM+FPGA双核心应用】SWM32S系列十一 独立ADC实验——输入电源监控
【银杏科技ARM+FPGA双核心应用】SWM32S系列十二 复用ADC实验——板载电源监控
【银杏科技ARM+FPGA双核心应用】SWM32S系列十三 QSPI通信实验——读写测试SPI FLASH
【银杏科技ARM+FPGA双核心应用】SWM32S系列十四 SDRAM实验——读写测试SDRAM
【银杏科技ARM+FPGA双核心应用】SWM32S系列十五 DMA实验——储存器到存储器的传输
【银杏科技ARM+FPGA双核心应用】SWM32S系列十六 SDIO实验——读取SD卡信息
【银杏科技ARM+FPGA双核心应用】SWM32S系列十七 FATFS实验——文件操作
【银杏科技ARM+FPGA双核心应用】SWM32S系列十八 SPI实验——读写FPGA
【银杏科技ARM+FPGA双核心应用】SWM32S系列十九 SD_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】SWM32S系列二十 SWM32S产生随机数实验
【银杏科技ARM+FPGA双核心应用】SWM32S系列二十一 DSP_MATH实验

4 FPGA 例程及实验教程

【银杏科技ARM+FPGA双核心应用】FPGA系列一 认识FPGA——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】FPGA系列二 GPIO输出实验——FPGA驱动LED
【银杏科技ARM+FPGA双核心应用】FPGA系列三 TCL脚本实验——配置引脚
【银杏科技ARM+FPGA双核心应用】FPGA系列四 Signal_Tapll实验——逻辑分析仪
【银杏科技ARM+FPGA双核心应用】FPGA系列五 基础逻辑门实验——逻辑门使用
【银杏科技ARM+FPGA双核心应用】FPGA系列六 乘法器实验(IP核调用)——乘法器的使用
【银杏科技ARM+FPGA双核心应用】FPGA系列七 锁相环实验——锁相环IP核调用
【银杏科技ARM+FPGA双核心应用】FPGA系列八 复位控制实验
【银杏科技ARM+FPGA双核心应用】FPGA系列九 GPIO输入实验——识别按键输入
【银杏科技ARM+FPGA双核心应用】FPGA系列十 一段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十一 二段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十二 三段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十三 3-8译码器实验——FPGA实现3-8译码器
【银杏科技ARM+FPGA双核心应用】FPGA系列十四 计数器实验——呼吸灯
【银杏科技ARM+FPGA双核心应用】FPGA系列十五 PWM输出实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十六 UART通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十七 基于SPI总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十八 基于I2C总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十九 Modelsim 仿真实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十 基于单口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十一 基于双口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十二 基于FIFO的ARM+FPGA数据存取实验例程
【银杏科技ARM+FPGA双核心应用】FPGA系列二十三 PS模式配置FPGA

5 RT-Thread 4.0.2 移植及实验教程

6 LVGL v7 例程及实验教程

例程一 LVGL系列教程简介
例程二 LVGL的移植
例程三 最简工程介绍
例程四 Object对象(Overview)
例程五 lv_obj基础对象
例程六 lv_label标签
例程七 lv_btn按钮
例程八 Events事件(Overview)
例程九 Layers图层(Overview)
例程十 lv_led指示灯
例程十一 lv_bar进度条
例程十二 lv_slider滑块
例程十三 lv_cb复选框
例程十四 lv_switch开关
例程十五 lv_arc弧形示指器
例程十六 lv_spinner缓冲标志
例程十七 lv_lmeter刻度指示器
例程十八 lv_gauge仪表盘
例程十九 lv_cpicker颜色选择器
例程二十 lv_line线条
例程二十一 lv_cont容器
例程二十二 Fonts字体(Overview)
例程二十三 lv_font中文内部字体、字符
例程二十四 lv_list列表
例程二十五 lv_dropdown下拉列表
例程二十六 lv_roller滚轮列表
例程二十七 lv_page页面
例程二十八 lv_table表格
例程二十九 lv_tabview选项卡
例程三十 lv_win窗体
例程三十一 lv_spinbox微调框
例程三十二 lv_btnmatrix矩阵按钮
例程三十三 lv_chart图表
例程三十四 lv_keyboard键盘
例程三十五 lv_textarea文本域
例程三十六 lv_calendar日历
例程三十七 lv_canvas画布
例程三十八 lv_msgbox消息对话框
例程三十九 lv_objmask对象遮掩
例程四十 lv_tileview拼接视图
例程四十一 lv_style样式(Overview)
例程四十二 File system文件系统(Overview)
例程四十三 lv_font中文外部字体
例程四十四 Images图像(Overview)
例程四十五 lv_img图片
例程四十六 lv_imgbtn图片按钮
例程四十七 Tasks任务系统(Overview)
例程四十八 Input devices输入设备(Overview)
例程四十九 Displays 显示设备(Overview)
例程五十 Animations动画(Overview)
例程五十一 Drawing 绘制原理(Overview)
例程五十二 综合例程一
例程五十三 综合例程二
