版本 日期 作者 修改内容
V0.1 20200103 XiaomaGee 初次建立

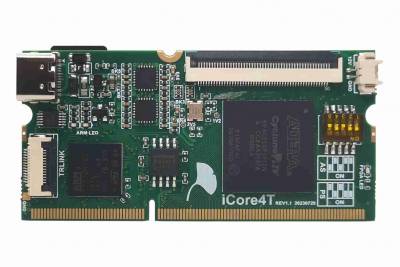

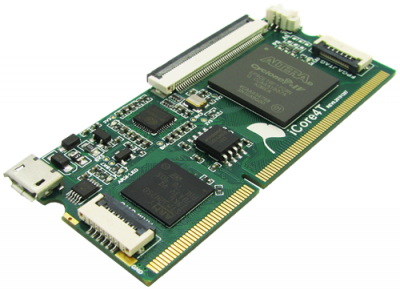

iCore4T 异构双核心板

0 基础资料下载

序 号 名 称 下载链接
1 原理图 iCore4T原理图.rev0.pdf
2 扩展板原理图icore4t_board_revb1.pdf
3 扩展引脚分布iCore4T扩展引脚分布v1.1.pdf
4 机械尺寸iCore4T机械尺寸.pdf
5 扩展板机械尺寸iCore4T扩展板机械尺寸.pdf
6 用户手册iCore4T硬件手册v1.0.pdf
7 出厂测试说明iCore4T出厂测试说明.pdf
8 测试demoiCore4t出厂测试v3.1.zip
9 PCB库购买后提供
10 PCB图购买后提供
11 原理图符号购买后提供
12 iCore4T 封装库及使用说明购买后提供
13 iCore4T 二次开发硬件手册购买后提供
14 ARM实验例程包购买后提供
15 FPGA实验例程包购买后提供
16 资料版本信息更新说明iCore4T资料包更新说明

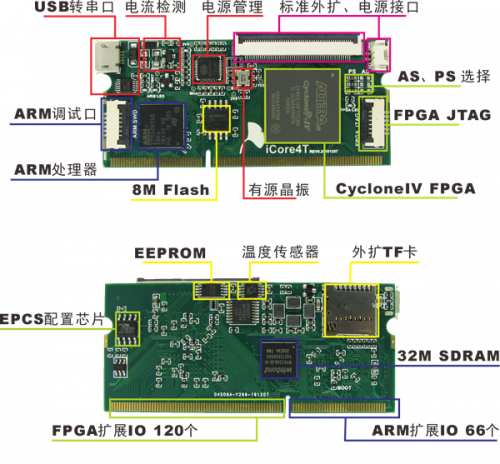

1 特性及资源

1、异构双核心:具有典型的串行处理器(ARM) + 并行逻辑(FPGA)两套独立功能单元,可同时完成复杂事务处理和并行计算、控制功能。

2、便捷性:使用DDR3 笔记本内存条接口,小尺寸(两个口香糖那么大),内置USB-UART调试终端接口(含USB供电),无需扩展底板即可独立运行。

3、高性能:

       [a] ARM处理器:STM32H750,CORTEX-M7内核,最高运行频率达 480MHz,双精度浮点单元,DSP指令。性能达1027 DMIPS。
       [b] FPGA 芯片:EP4CE10,Altera公司经典飓风四代FPGA,内置强大的锁相环、RAM块、乘法器模块,适用于大多数测试测
                     量、数据采集、接口通信、协议栈转换、自动控制等应用。
       [c] ARM 通过高速SPI 与fpga进行数据交换,时钟可达130MHz,通过DMA加持,实测传输速度优于13MB/s。


4、电源管理和低功耗:内置专业电源管理IC,不但保证了低功耗特性(正常工作功耗 200mA左右,5V供电),且FPGA 各 BANK IO电源可程控调 节,可完成 3.3V / 2.5V / 1.8V 逻辑匹配及 LVDS 等信号适配。

5、资源丰富:内置常用功能电路和接口电路,让大部分应用场景得心应手:

        [a] ARM 内置1MB 高速 SRAM,且外挂32MB SDRAM;大容量RAM为缓存、计算提供支持;
        [b] 内置高边电流检测,各路电压监控电路;可实时监控电源及功耗;
        [c] 内置USB<->uart,只需一根USB线,即可实现便捷式调试终端,参数输出;
        [d] 内置 EEPROM;
        [e] 内置温度传感器芯片;
        [f] 内置高精度基准电源及16位片内ADC;
        [g] 内置TF卡插座;易于存储扩展;
        [h] 内置 4 线高速 SPI NOR FLASH,可用于程序代码扩展;
        [i] 内置ARM 和 FPGA 均内置mini版调试接口,通过转接可完成在线仿真、调试;
        [j] 内置50p GK50标准扩展接口,可扩展银杏科技标准模块;
        [k] 金手指扩展 DAC 扩展输出;
        [l] 金手指扩展 USB 2.0 高速接口*1,USB 2.0 全速接口*1;
        [m] 金手指扩展 以太网接口;
        [n] 金手指扩展 真彩液晶接口;
        [o] 金手指扩展 I2C接口;
        [p] 金手指扩展 SPI 接口;
        [q] 金手指扩展 ADC;
        [r] 金手指扩展 UART;
        [s] 金手指扩展 CAN;
        [t] 金手指扩展 一路DCDC电源,0.7~3.5V / 1.2A 输出能力;
        [u] 金手指扩展 ARM IO 66个;
        [v] 金手指扩展 FPGA IO 120个。



2 应用领域

1、测试测量; 2、自动控制; 3、数据采集; 4、接口通信; 5、运动控制; 6、物联网节点; 7、个人学习及DIY

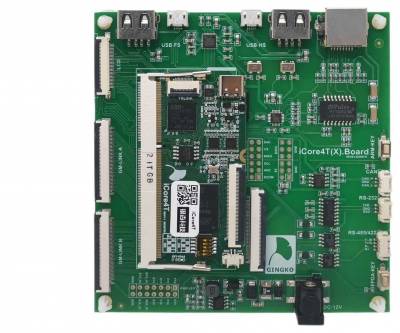

3 扩展底板

扩展底板资源:

  [a] USB 全速 HOST
  [b] USB 全速 DEVICE
  [c] USB 高速 HOST
  [d]USB 高速 DEVICE
  [e]液晶接口
  [f]百兆以太网
  [g]RS-232接口
  [h]RS-485/422接口
  [i]CAN 总线接口
  [j]UART / SPI / I2C 排针引出
  [k]FPGA IO扩展若干个
  [l]电源输出扩展

4 DEMO代码及测试结果

DEMO 代码包下载iCore4t出厂测试v3.1.zip

iCore4t Demo 测试手册icore4t_demo_v2.0说明.pdf

测试结果图示:

5 核心板例程及实验教程

【银杏科技ARM+FPGA双核心应用】STM32H7系列一 认识STM32——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】STM32H7系列二 GPIO输出实验——ARM驱动LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列三 UART通信实验——通过命令控制LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列四 SYSTICK定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列五 通用定时器实验——定时闪烁LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列六 PWM输出实验——呼吸灯
【银杏科技ARM+FPGA双核心应用】STM32H7系列七 I2C通信实验——驱动电源管理AXP152
【银杏科技ARM+FPGA双核心应用】STM32H7系列八 I2C通信实验——配置板载电源
【银杏科技ARM+FPGA双核心应用】STM32H7系列九 I2C通信实验——温度监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十 I2C通信实验——读写测试EEPROM
【银杏科技ARM+FPGA双核心应用】STM32H7系列十一 独立ADC实验——输入电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十二 复用ADC实验——板载电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列十三 QSPI通信实验——读写测试SPI FLASH
【银杏科技ARM+FPGA双核心应用】STM32H7系列十四 SDRAM实验——读写测试SDRAM
【银杏科技ARM+FPGA双核心应用】STM32H7系列十五 DMA实验——储存器到存储器的传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列十六 SDIO实验——读取SD卡信息
【银杏科技ARM+FPGA双核心应用】STM32H7系列十七 FATFS实验——文件操作
【银杏科技ARM+FPGA双核心应用】STM32H7系列十八 SPI实验——读写FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列十九 SD_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十 STM32产生随机数实验
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十一 DSP_MATH实验

6 扩展板例程及实验教程

【银杏科技ARM+FPGA双核心应用】STM32H7系列二十二 GPIO输入实验——读取ARM按键状态
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十三 EXTI外部中断输入实验——读取ARM按键状态
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十四 DAC实验——输出直流电压
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十五 DAC实验——DDS输出正弦波
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十六 IWDG看门狗实验——复位ARM
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十七 WWDG看门狗实验——复位ARM
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十八 USB_CDC实验——高速数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列二十九 USB_HID实验——双向数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十 USB_MSC实验——读/写U盘(大容量存储器)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十一 USB_VCP实验——虚拟串口
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十二 USBD_MSC实验——虚拟U盘(SD卡)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十三 USBD_MSC实验——虚拟U盘(SPI FLASH)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十四 USB_MSC实验(FS)——读/写U盘(大容量存储器)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十五 USBD_MSC实验(FS)——虚拟U盘(SD卡)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十六 USB_VCP实验(FS)——虚拟串口
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十七 USBD_MSC实验(FS)——虚拟U盘(SPI FLASH)
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十八 USBD_HID实验(FS)——双向数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列三十九 LWIP_TCP_CLIENT实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十 LWIP_TCP_SERVER实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十一 LWIP_UDP实验——以太网数据传输
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十二 LWIP_HTTP实验——网页服务器
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十三 LWIP_DHCP实验——动态分配IP
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十四 LWIP_DNS实验——域名解析
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十五 LWIP_MODBUS_TCP实验——电源监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十六 LWIP_NETIO实验——以太网测速
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十七 U_DISK_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十八 HTTP_IAP_FPGA实验——更新升级FPGA
【银杏科技ARM+FPGA双核心应用】STM32H7系列四十九 UART_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十 SD_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十一 U_DISK_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十二 HTTP_IAP_ARM实验——更新升级STM32
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十三 RS_232通信实验——通过命令控制LED
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十四 RS_485通信实验——收发测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十五 RS_422通信实验——收发测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十六 Modbus-RTU实验——电源温度监控
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十七 CAN通信实验——回环测试
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十八 MDK FLM实验——直接下载QSPI Flash
【银杏科技ARM+FPGA双核心应用】STM32H7系列五十九 BootROM实验——Ext SDRAM运行
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十 LCD实验——驱动4.3寸液晶屏
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十一 LCD实验——驱动7寸液晶屏
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十二 TOUCH实验——电阻触摸
【银杏科技ARM+FPGA双核心应用】STM32H7系列六十三 TOUCH实验——电容触摸

7 FPGA 例程及实验教程

【银杏科技ARM+FPGA双核心应用】FPGA系列一 认识FPGA——环境搭建与调试下载
【银杏科技ARM+FPGA双核心应用】FPGA系列二 GPIO输出实验——FPGA驱动LED
【银杏科技ARM+FPGA双核心应用】FPGA系列三 TCL脚本实验——配置引脚
【银杏科技ARM+FPGA双核心应用】FPGA系列四 Signal_Tapll实验——逻辑分析仪
【银杏科技ARM+FPGA双核心应用】FPGA系列五 基础逻辑门实验——逻辑门使用
【银杏科技ARM+FPGA双核心应用】FPGA系列六 乘法器实验(IP核调用)——乘法器的使用
【银杏科技ARM+FPGA双核心应用】FPGA系列七 锁相环实验——锁相环IP核调用
【银杏科技ARM+FPGA双核心应用】FPGA系列八 复位控制实验
【银杏科技ARM+FPGA双核心应用】FPGA系列九 GPIO输入实验——识别按键输入
【银杏科技ARM+FPGA双核心应用】FPGA系列十 一段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十一 二段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十二 三段式状态机描述实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十三 3-8译码器实验——FPGA实现3-8译码器
【银杏科技ARM+FPGA双核心应用】FPGA系列十四 计数器实验——呼吸灯
【银杏科技ARM+FPGA双核心应用】FPGA系列十五 PWM输出实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十六 UART通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十七 基于SPI总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十八 基于I2C总线的ARM与FPGA通信实验
【银杏科技ARM+FPGA双核心应用】FPGA系列十九 Modelsim 仿真实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十 基于单口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十一 基于双口RAM的ARM+FPGA数据存取实验
【银杏科技ARM+FPGA双核心应用】FPGA系列二十二 基于FIFO的ARM+FPGA数据存取实验例程
【银杏科技ARM+FPGA双核心应用】FPGA系列二十三 PS模式配置FPGA

8 RT-Thread 4.0.2 移植及实验教程

9 LVGL v7 例程及实验教程

例程一 LVGL系列教程简介
例程二 LVGL的移植
例程三 最简工程介绍
例程四 Object对象(Overview)
例程五 lv_obj基础对象
例程六 lv_label标签
例程七 lv_btn按钮
例程八 Events事件(Overview)
例程九 Layers图层(Overview)
例程十 lv_led指示灯
例程十一 lv_bar进度条
例程十二 lv_slider滑块
例程十三 lv_cb复选框
例程十四 lv_switch开关
例程十五 lv_arc弧形示指器
例程十六 lv_spinner缓冲标志
例程十七 lv_lmeter刻度指示器
例程十八 lv_gauge仪表盘
例程十九 lv_cpicker颜色选择器
例程二十 lv_line线条
例程二十一 lv_cont容器
例程二十二 Fonts字体(Overview)
例程二十三 lv_font中文内部字体、字符
例程二十四 lv_list列表
例程二十五 lv_dropdown下拉列表
例程二十六 lv_roller滚轮列表
例程二十七 lv_page页面
例程二十八 lv_table表格
例程二十九 lv_tabview选项卡
例程三十 lv_win窗体
例程三十一 lv_spinbox微调框
例程三十二 lv_btnmatrix矩阵按钮
例程三十三 lv_chart图表
例程三十四 lv_keyboard键盘
例程三十五 lv_textarea文本域
例程三十六 lv_calendar日历
例程三十七 lv_canvas画布
例程三十八 lv_msgbox消息对话框
例程三十九 lv_objmask对象遮掩
例程四十 lv_tileview拼接视图
例程四十一 lv_style样式(Overview)
例程四十二 File system文件系统(Overview)
例程四十三 lv_font中文外部字体
例程四十四 Images图像(Overview)
例程四十五 lv_img图片
例程四十六 lv_imgbtn图片按钮
例程四十七 Tasks任务系统(Overview)
例程四十八 Input devices输入设备(Overview)
例程四十九 Displays 显示设备(Overview)
例程五十 Animations动画(Overview)
例程五十一 Drawing 绘制原理(Overview)
例程五十二 综合例程一
例程五十三 综合例程二

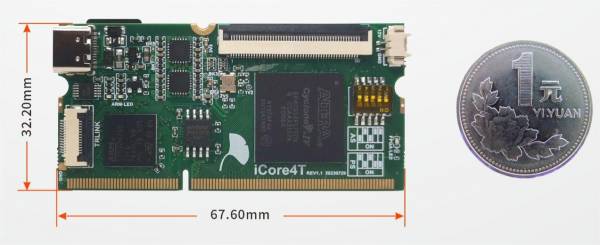

10 机械尺寸图

11 开发环境下载
